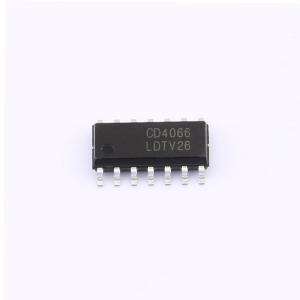

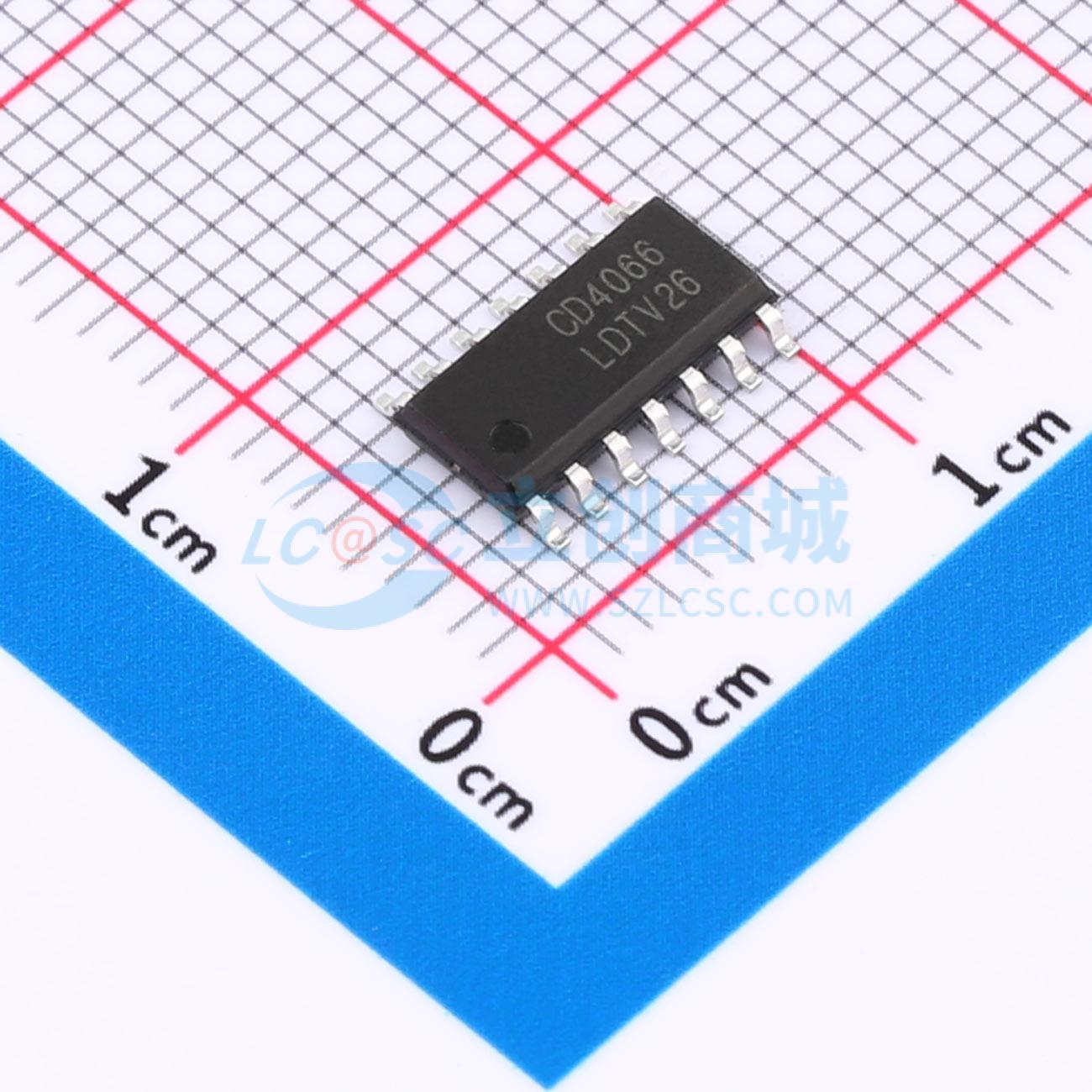

温馨提醒：图片仅供参考，商品以实物为准
CD4066BM96-CN
CMOS四路双向开关
- 描述
- 是一款四通道双向开关，用于模拟或数字信号的传输或复用。此外，在整个输入信号范围内，导通电阻相对恒定。由四个独立的双向开关组成。每个开关需要一个控制信号。给定开关中的P型和N型器件由控制信号同时偏置导通或关断。每个开关上的N沟道器件的阱在开关导通时连接到输入，在开关关断时连接到VSS。这种配置消除了开关晶体管阈值电压随输入信号的变化，从而在整个工作信号范围内保持较低的导通电阻。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- CD4066BM96-CN
- 商品编号
- C42436865
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:2 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 125Ω | |
| 工作电压 | 3V~15V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -20℃~+85℃ | |
| 传播延迟(tpd) | 15ns | |
| 功能特性 | 双向模拟通道 |
商品概述
该器件是一种四路双向开关，用于传输或复用模拟或数字信号。此外，在完整的输入信号范围内，其导通电阻相对恒定。它由四个独立的双向开关组成，每个开关需要一个单独的控制信号。给定开关中的P型和N型器件由控制信号同时偏置为导通或关断状态。每个开关上N沟道器件的阱在开关导通时连接到输入，在开关关断时连接到VSS。这种配置消除了开关晶体管阈值电压随输入信号的变化，从而在整个工作信号范围内保持较低的导通电阻。
商品特性
- 宽电源电压范围：3 ~ 15V
- 低“导通”电阻：125 Ω (VDD = 15V)
- 匹配的“导通”电阻：在15V信号输入范围内，ΔRON = 5 Ω (典型值)
- 高抗噪性：0.45 VDD (典型值)
- 开关间低串扰
- 高导通/关断输出电压比：80dB
- 极高的控制输入阻抗
应用领域
- 模拟信号开关/复用
- 信号门控
- 静噪控制
- 数字信号开关/复用
- 传输门逻辑实现
