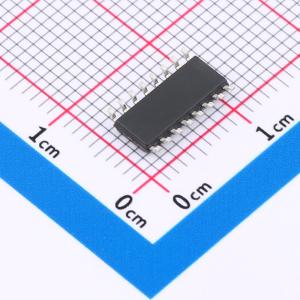

温馨提醒：图片仅供参考，商品以实物为准
LM13700MX/NOPB-CN
双运算跨导放大器，带线性化二极管和缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由两个电流控制的跨导放大器组成，每个放大器都有差分输入和推挽输出。两个放大器共用电源，但独立工作。输入端设有线性化二极管，以减少失真并允许更高的输入电平。高阻抗缓冲器特别设计用于补充放大器的动态范围。输出缓冲器的输入偏置电流（及其输出直流电平）与 IABC 无关，在音频应用中可能具有优于其他型号的性能。
- 品牌名称
- ChipNobo(无边界)
- 商品型号
- LM13700MX/NOPB-CN
- 商品编号
- C42436857
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 跨导放大器 | |
| 放大器数 | 2 | |
| 工作温度 | -20℃~+85℃ | |
| 输入失调电压(Vos) | 5000uV | |
| 增益带宽积(GBW) | 2MHz | |
| 压摆率(SR) | 50V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 8000pA | |
| 输入失调电流(Ios) | 600nA | |
| 单电源电压 | 10V~32V | |
| 双电源电压(Vee~Vcc) | ±18V | |
| 功能特性 | - |
商品概述
LM13700MX/NOPB-CN 系列包含两个电流控制跨导放大器，每个放大器均具有差分输入和推挽输出。两个放大器共享公共电源，但除此之外独立工作。输入端提供线性化二极管以减小失真并允许更高的输入电平。其结果是相对于 0.5% 总谐波失真，信噪比提高了 10 dB。该器件还提供了高阻抗缓冲器，这些缓冲器经过专门设计，以匹配放大器的动态范围。LM13700MX/NOPB-CN 的输出缓冲器与 LM13700MX/NOPB-CN 的不同之处在于，其输入偏置电流（以及因此其输出直流电平）与 IABC 无关。这可能在音频应用中带来优于 LM13700MX/NOPB-CN 的性能。
商品特性
- 跨导可在 6 个数量级范围内调节
- 优异的跨导线性度
- 放大器间匹配良好
- 提供线性化二极管以降低输出失真
- 高阻抗缓冲器
- 高输出信噪比
应用领域
- 电流控制放大器
- 立体声音频放大器
- 电流控制阻抗
- 电流控制滤波器
- 电流控制振荡器
