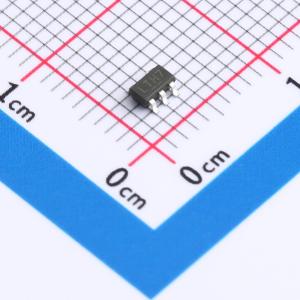

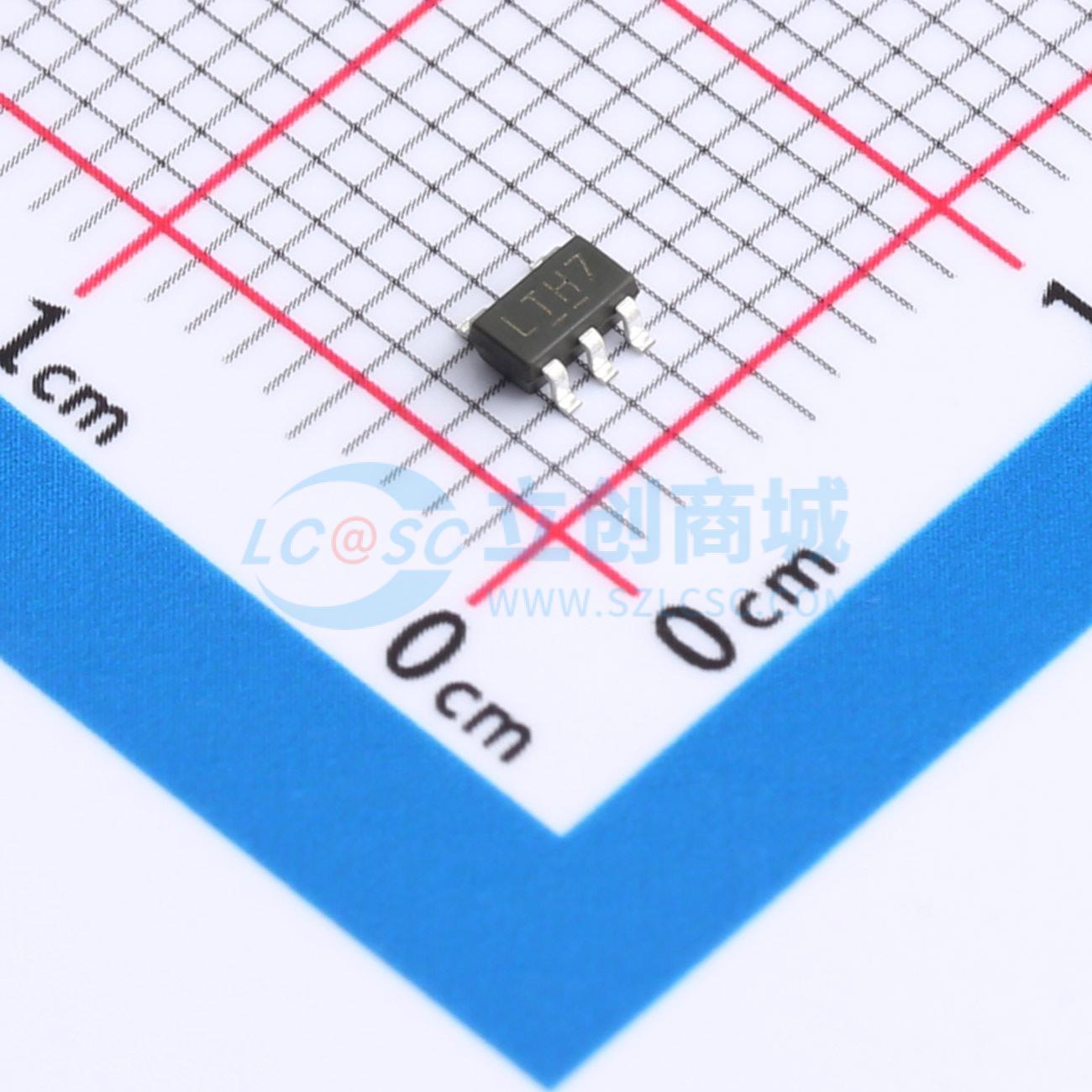

温馨提醒：图片仅供参考，商品以实物为准
TP4054-TD
单片具有热调节功能的微型线性电池管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4054是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它适用于便携式产品的应用。更值得一提的是，4054专门设计适用于USB的供电规格，得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TP4054-TD
- 商品编号
- C42422117
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.24V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
该芯片是一款集成了热调节功能的微型线性锂离子电池管理解决方案。其纤薄的外形和小型封装使其非常适合便携式应用。该器件专为符合USB电源规范而设计，得益于其内部MOSFET结构，无需外部电阻和阻塞二极管。在高功率运行或高环境温度条件下，其热反馈机制会调节充电电流以控制芯片温度。充电电压固定为4.24V，充电电流可通过外部电阻设定。当充电电流降至设定值的1/10时，充电周期自动终止。移除输入电源后，器件自动进入低电流状态，电池漏电流降至2μA以下。它也可被置于停机模式，将电源电流降至25μA。其他功能包括充电电流监测、输入欠压锁定、自动再充电以及充电状态指示。
商品特性
- 充电电流可通过编程设定，最高可达500mA
- 无需外部MOSFET、检测电阻和阻塞二极管
- 采用小型封装，为锂离子电池提供完整的线性充电管理
- 采用恒流/恒压操作和热调节，实现高效充电管理，无过热风险
- 可通过USB端口为单节锂离子电池充电
- 预设充电电压为4.24V ±1%
- 提供充电电流监测功能
- 提供充电状态指示
- 充电终止电流为设定值的1/10
- 停机模式下电源电流为25μA
- 涓流充电阈值电压为2.9V
- 具备电池反接保护功能
- 采用软启动以限制浪涌电流
- ESD (HBM) 耐受能力 > 7KV
应用领域
- 手机
- PDA
- MP3播放器
- 蓝牙应用
