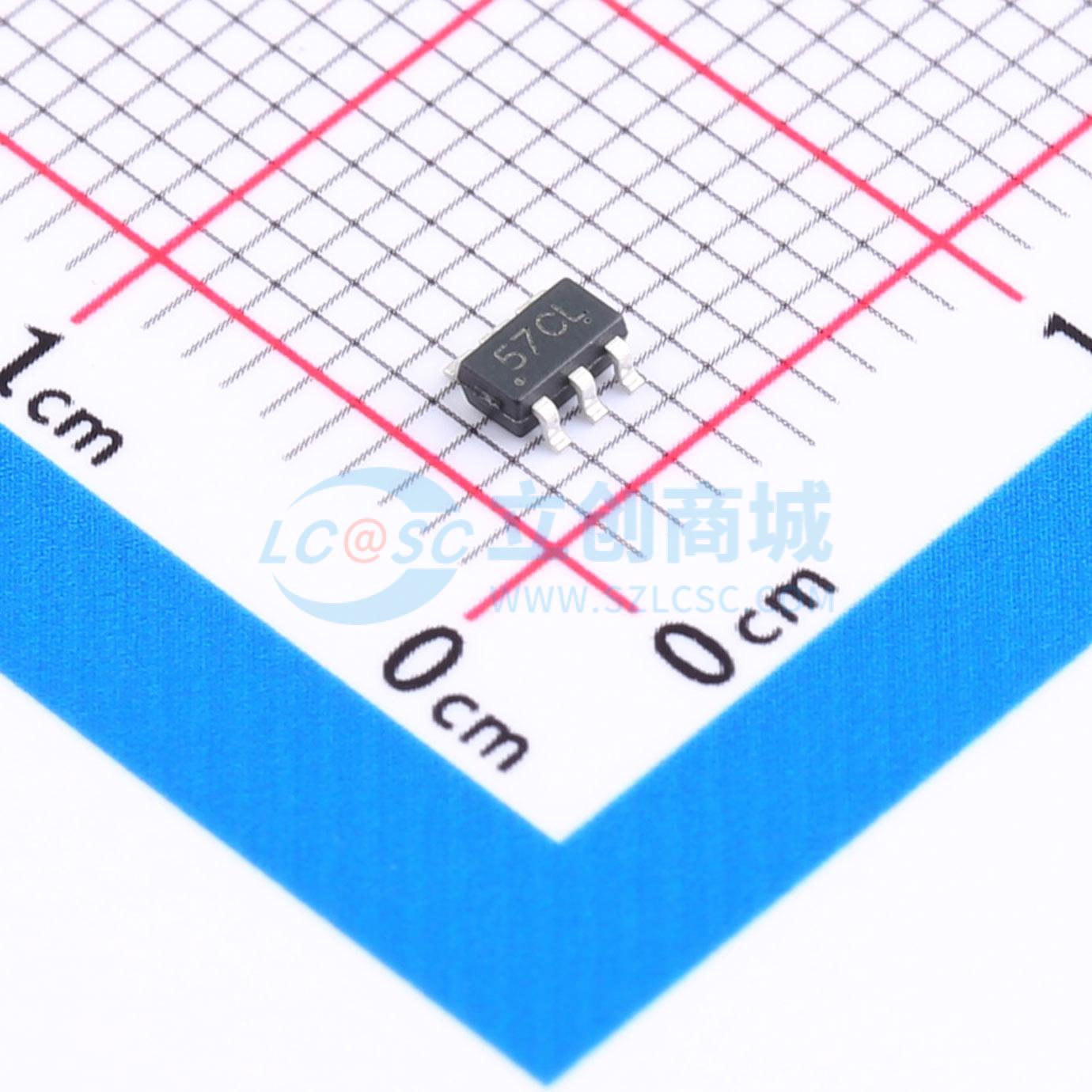

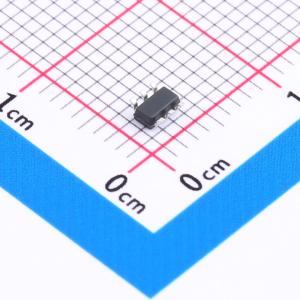

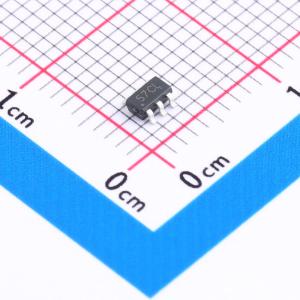

TP4057
线性带防反接锂电池充电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP4057是一款完整的采用恒定电流/恒定电压单节锂离子电池充电管理芯片。其SOT小封装和较少的外部元件数目使其成为便携式应用的理想器件，TP4057可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制；充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4057将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，TP4057自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将TP4057置于停机模式，以而将供电电流降至25uA。TP4057的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。芯片集成充电状态双灯指示，可配置为充电时点亮红灯，充满后点亮绿灯。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TP4057
- 商品编号
- C42422119
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.044667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；欠压锁定；涓流充电 |
商品概述
TP4057 是一款完整的采用恒定电流/恒定电压单节锂离子电池充电管理芯片。其SOT小封装和较少的外部元件数目使其成为便携式应用的理想选择，TP4057 适合 USB 电源和适配器电源工作。由于采用了内部 PMOSFET 架构和防倒充电路，因此不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，充电电流可通过一个外部电阻进行设置。当充电电流在达到最终浮充电压之后降至设定值的 1/10 时，TP4057 将自动终止充电循环。当输入电压被移除时，TP4057 自动进入低电流状态，将电池漏电流降至 2μA 以下。也可将 TP4057 置于停机模式，从而将供电电流降至 25μA。TP4057 的其他特点包括充电电流监控、欠压闭锁、自动再充电以及一个用于指示充电结束和输入电压接入的状态引脚。芯片集成充电状态双灯指示，可配置为充电时点亮红灯，充满后点亮绿灯。
商品特性
- 500mA 线性带防反接锂电池充电器
- 采用恒定电流/恒定电压单节锂离子电池充电管理
- SOT 小封装，外部元件少
- 适合 USB 电源和适配器电源工作
- 内部 PMOSFET 架构，无需外部检测电阻和隔离二极管
- 热反馈调节充电电流以限制芯片温度
- 充电电压固定于 4.2V
- 充电电流可通过外部电阻设置
- 充电电流降至设定值 1/10 时自动终止充电
- 输入移除时自动进入低电流状态（电池漏电流 < 2μA）
- 停机模式供电电流降至 25μA
- 集成充电电流监控、欠压闭锁、自动再充电功能
- 提供充电结束和输入电压接入状态指示引脚
- 集成充电状态双灯指示（可配置红/绿灯）
