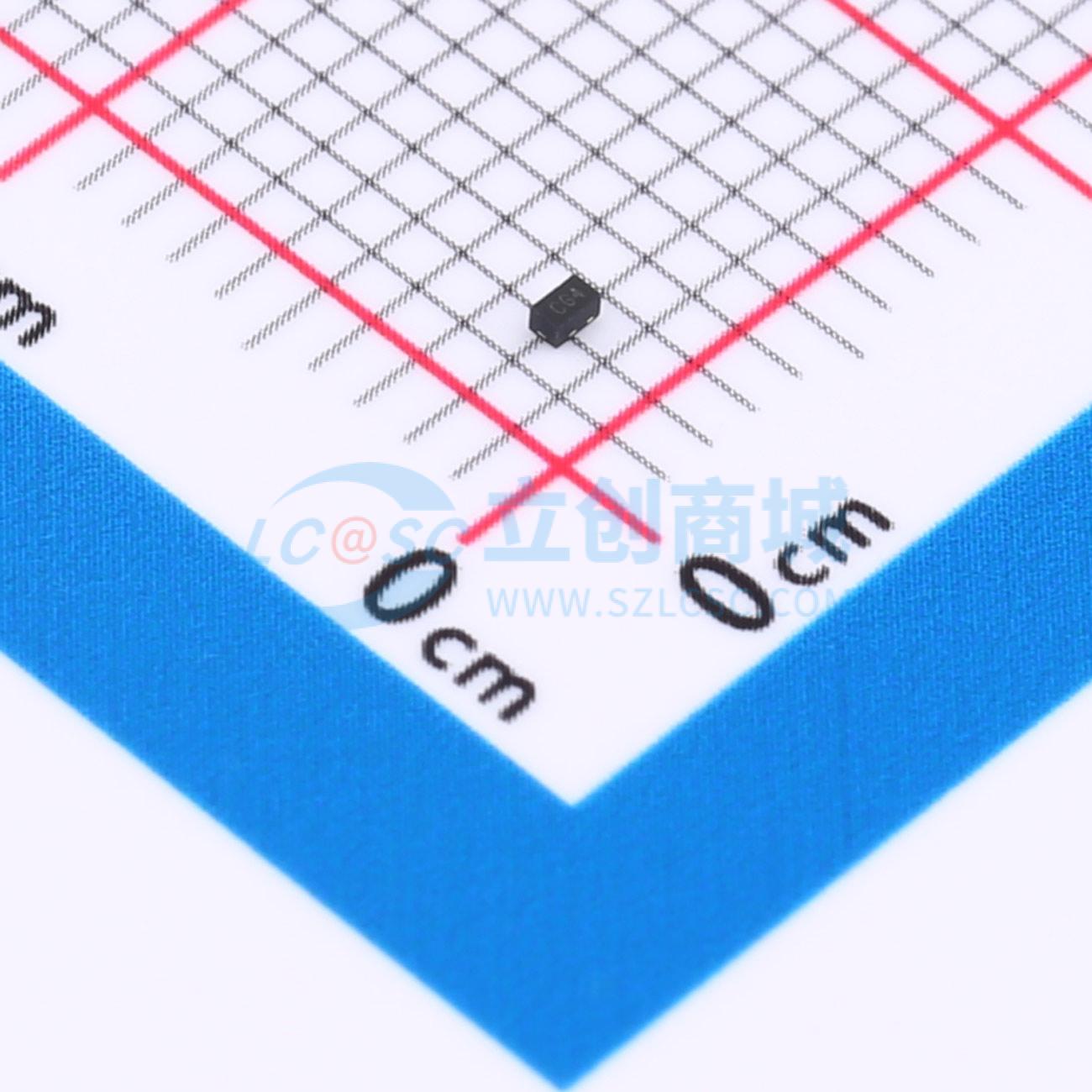

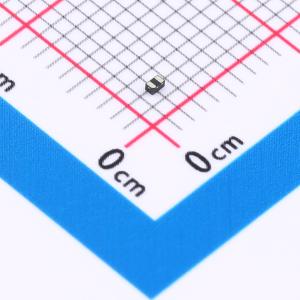

HESDBL24VA1
双向ESD 24V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件（TVS/ESD）具有5A的IPP峰值脉冲电流处理能力，最大工作电压VRWM为24V，结电容CJ为10pF。适用于单线（LINE:1）保护，该器件采用双向（Bi）设计，能够对线路中的正反向瞬态电压提供均衡的保护作用，有效防止因过压导致的设备损坏，适用于需要增强保护功能的电子设计中。
- 商品型号
- HESDBL24VA1
- 商品编号
- C42402007
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010579克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压 | 29.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
