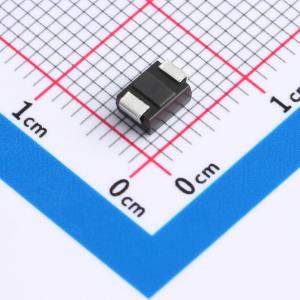

温馨提醒：图片仅供参考，商品以实物为准
HSMBJ22CAQ13F
双向TVS 22V截止 峰值浪涌电流：16.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电和浪涌保护器件属于双向TVS二极管类型，具备16.9安培的IPP（峰值脉冲电流）承受能力，以及22伏特的VRWM（最大重复工作电压）。适用于单线配置，能够在数据线或通信端口上提供有效的瞬态电压抑制和静电放电保护。其双向特性确保了正反向电压波动均可得到有效防护，适合用于需要精密保护电子设备的应用环境，如家用电器或个人电子产品中的信号线保护。
- 商品型号
- HSMBJ22CAQ13F
- 商品编号
- C42402017
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.135678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 800W@10/1000us | |
| 击穿电压 | 24.4V；26.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 600W 峰值脉冲功率耗散
- 提供单向和双向版本
- 出色的钳位能力
- 玻璃钝化芯片结构
- 低电感
- 快速响应时间
- 塑料材料：UL 阻燃等级 94V-0
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
