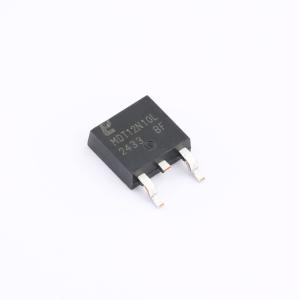

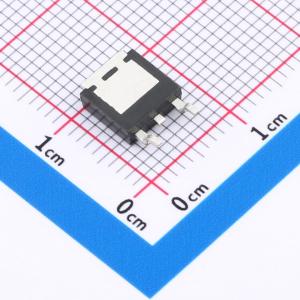

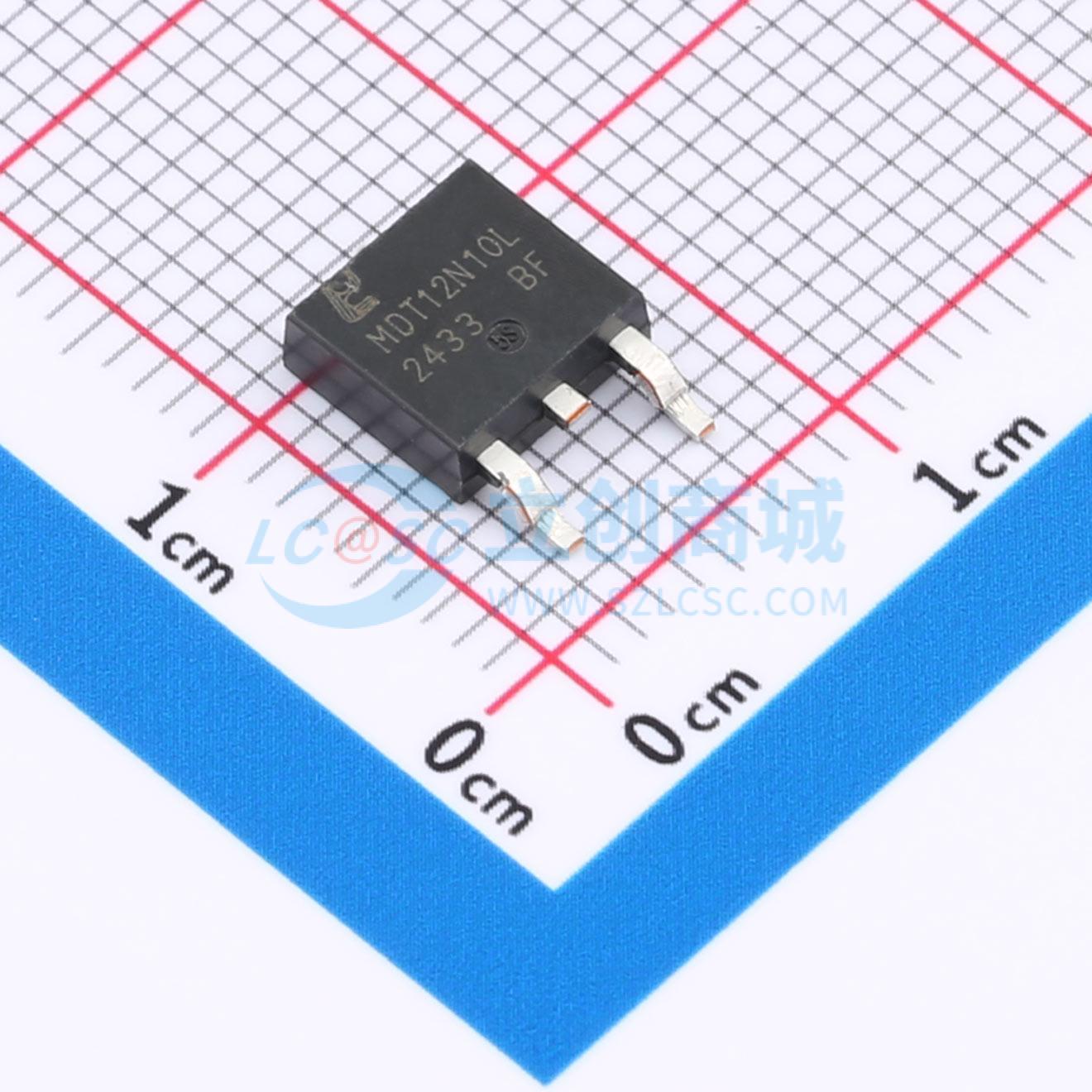

MDT12N10L
N沟道12A 100V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：100V 连续漏极电流(Id)：12A 功率(Pd)：31W 导通电阻(RDS(on)@Vgs,Id)：90mΩ@10V,5A
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MDT12N10L
- 商品编号
- C42401741
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.5084克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 680pF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
MDT12N10L采用先进的沟槽技术,可提供出色的RDS(ON)和低栅极电荷。它可用于多种应用场景。
商品特性
- VDS = 100 V, ID = 12 A
- RDS(ON) < 110 m Ω(VGS = 10 V 时)
- RDS(ON) < 120 m Ω(VGS = 4.5 V 时)
- 高密度单元设计,降低导通电阻
- 雪崩电压和电流特性完全表征
- 高单脉冲雪崩能量下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
