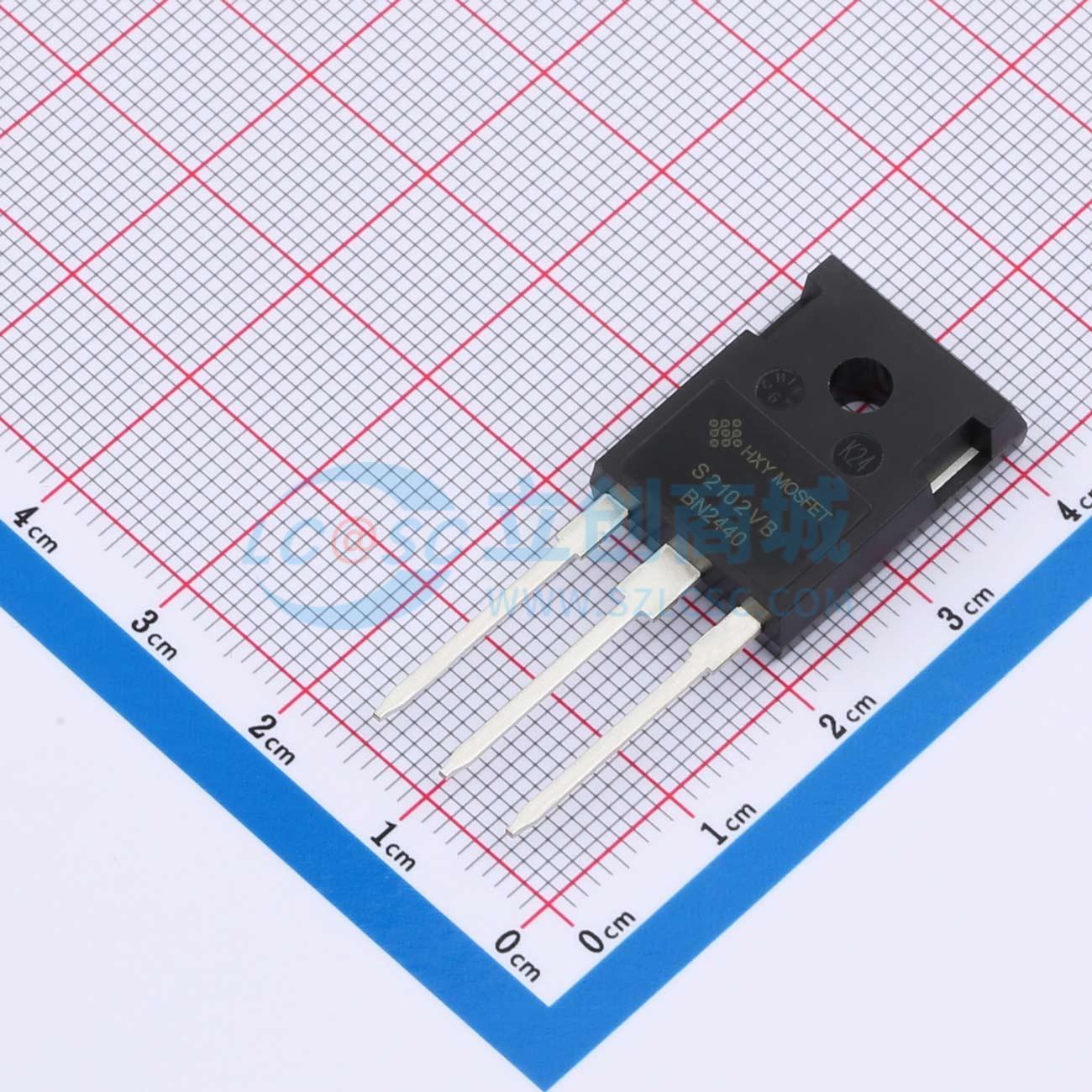

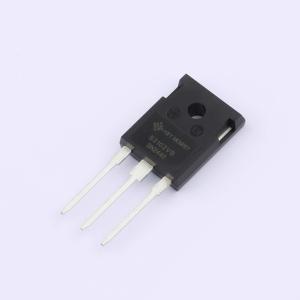

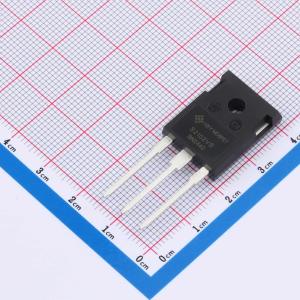

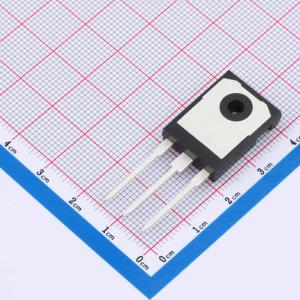

温馨提醒：图片仅供参考，商品以实物为准
HSCS210KE2C
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款碳化硅二极管具备10A的正向电流（IF/A）承载能力，同时支持最高达1200V的反向电压（VR/V）。其正向电压（VF/V）为1.4V，表明在导通状态下能有效减少电力损耗。该二极管的反向恢复电流（IR/uA）为150μA，确保了在非导通状态下的低漏电特性。瞬态正向峰值电流（IFSM/A）可以达到46A，使其适合应用于要求高效能与快速响应的电路设计中，例如在精密仪器或消费电子产品中的电源管理模块，能够显著提升系统的整体性能与稳定性。
- 商品型号
- HSCS210KE2C
- 商品编号
- C42389201
- 商品封装
- TO-247-3L
- 包装方式
- 管装
- 商品毛重
- 7.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1对共阴极 | |
| 整流电流 | 19A | |
| 正向压降(Vf) | 1.8V@5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 150uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 46A | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该产品采用肖特基整流器技术，可实现用单极整流器替代双极型整流器，几乎不产生开关损耗，从而获得更高的效率，减少散热器需求，并且器件并联时不会发生热失控。
商品特性
- 1.2kV 肖特基整流器
- 零反向恢复电流
- 支持高频工作
- 开关特性与温度无关
- 极快的开关速度
应用领域
- 开关模式电源
- 功率因数校正或直流/直流转换器中的升压二极管
- 逆变器级中的续流二极管
- 交流/直流转换器
