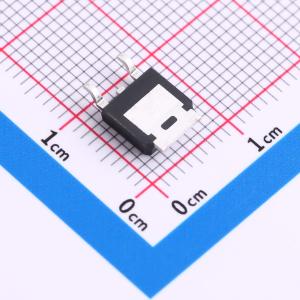

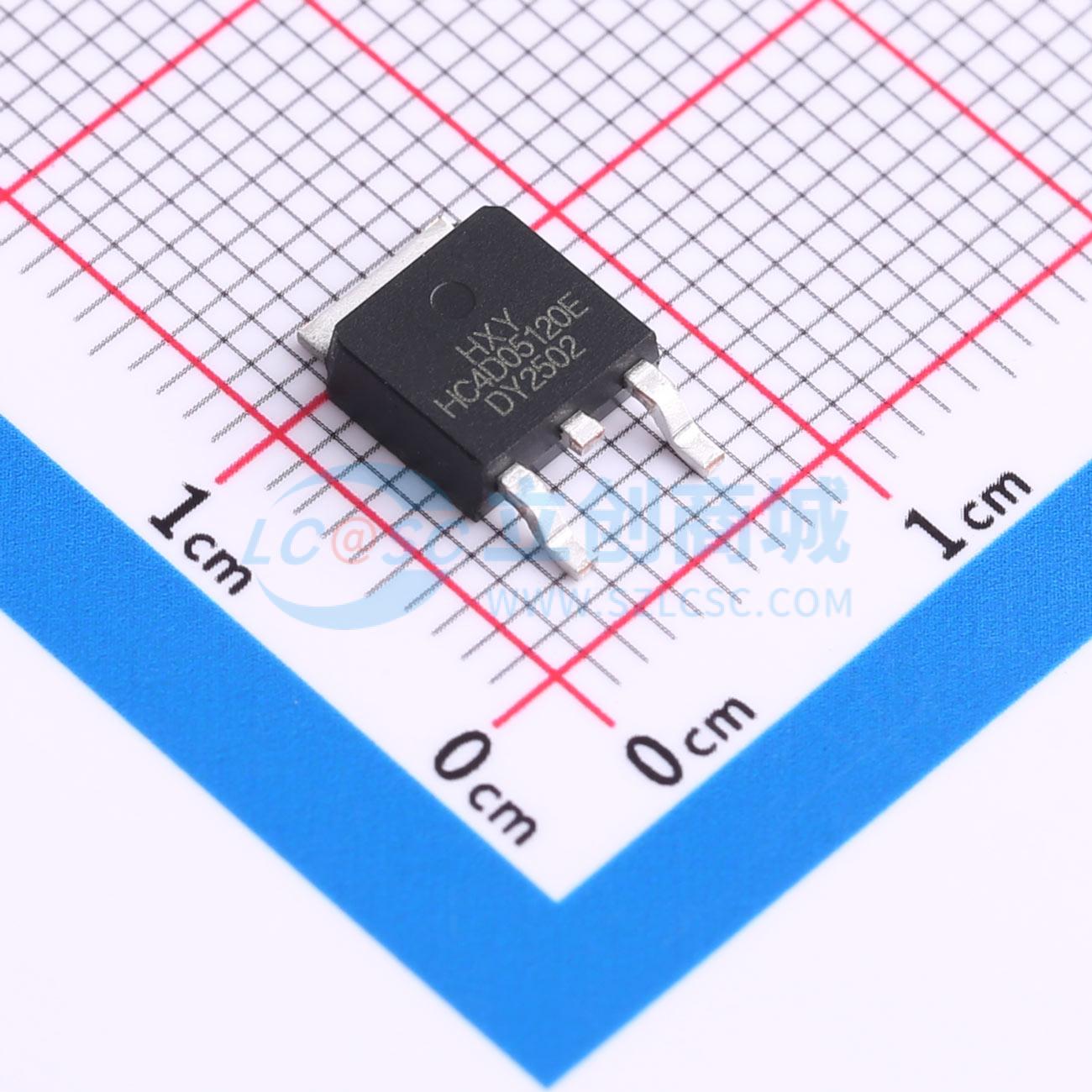

HC4D05120E
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款碳化硅二极管具有5A的正向电流（IF/A），能够承受最高达1200V的反向电压（VR/V），确保了其在高电压环境下的可靠性。该二极管的正向电压降（VF/V）仅为1.4V，在保证高效能的同时减少了能量损耗。其反向漏电流（IR/uA）控制在100微安以内，显示出良好的阻断性能。此外，瞬态正向浪涌电流（IFSM/A）可达45A，表明该二极管能够在短时间内处理较大的电流波动，适用于需要高效率及高可靠性的电路设计中。
- 商品型号
- HC4D05120E
- 商品编号
- C42389273
- 商品封装
- TO-252-2L(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 18A | |
| 正向压降(Vf) | 1.4V@5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 100uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 45A | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该产品系列提供先进的性能，专为需要高效率和可靠性的高频应用而设计。
商品特性
- 由于低VF，具有低导通损耗
- 通过极小的QC实现极低的开关损耗
- 凭借更好的浪涌电流能力，具备高鲁棒性
- 符合工业标准的质量和可靠性
应用领域
- 不间断电源
- 功率逆变器
- 高性能开关电源
- 功率因数校正
