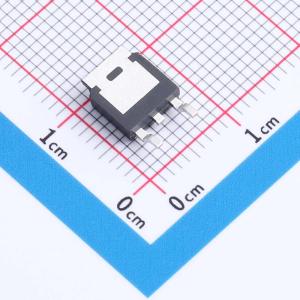

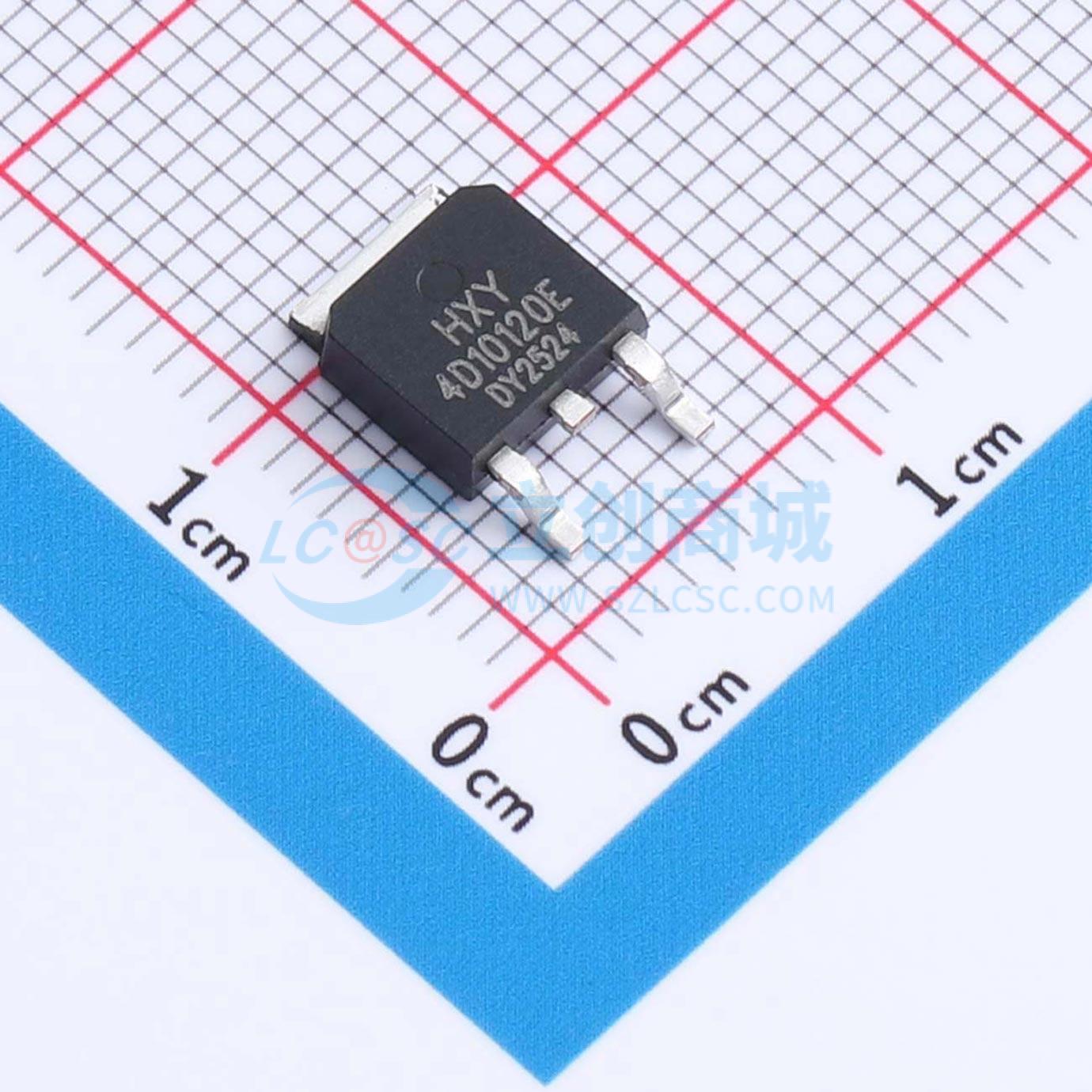

HC4D10120E
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款碳化硅二极管具有10A的正向电流（IF/A），能够承受高达1200V的反向电压（VR/V），适用于要求严苛的高电压和大电流场合。其正向电压降（VF/V）为1.4V，有助于降低导通损耗，提升整体效率。反向漏电流（IR/uA）为100微安，显示了良好的阻断能力。瞬态正向浪涌电流（IFSM/A）达到90A，表明该二极管可以应对短时间内的电流峰值，适用于高频开关和其他需要快速响应与高可靠性的电路设计。
- 商品型号
- HC4D10120E
- 商品编号
- C42389275
- 商品封装
- TO-252-2L(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 30A | |
| 正向压降(Vf) | 1.7V@2A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 100uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 由于低VF，导通损耗低
- 凭借微小的QC，开关损耗极低
- 由于更好的浪涌电流能力而具有高鲁棒性
- 工业标准的品质与可靠性
应用领域
- 不间断电源
- 电源逆变器
- 高性能开关模式电源
- 功率因数校正
