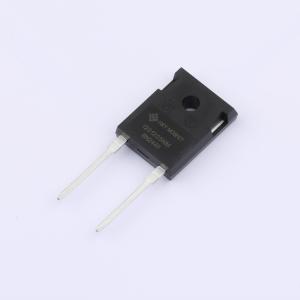

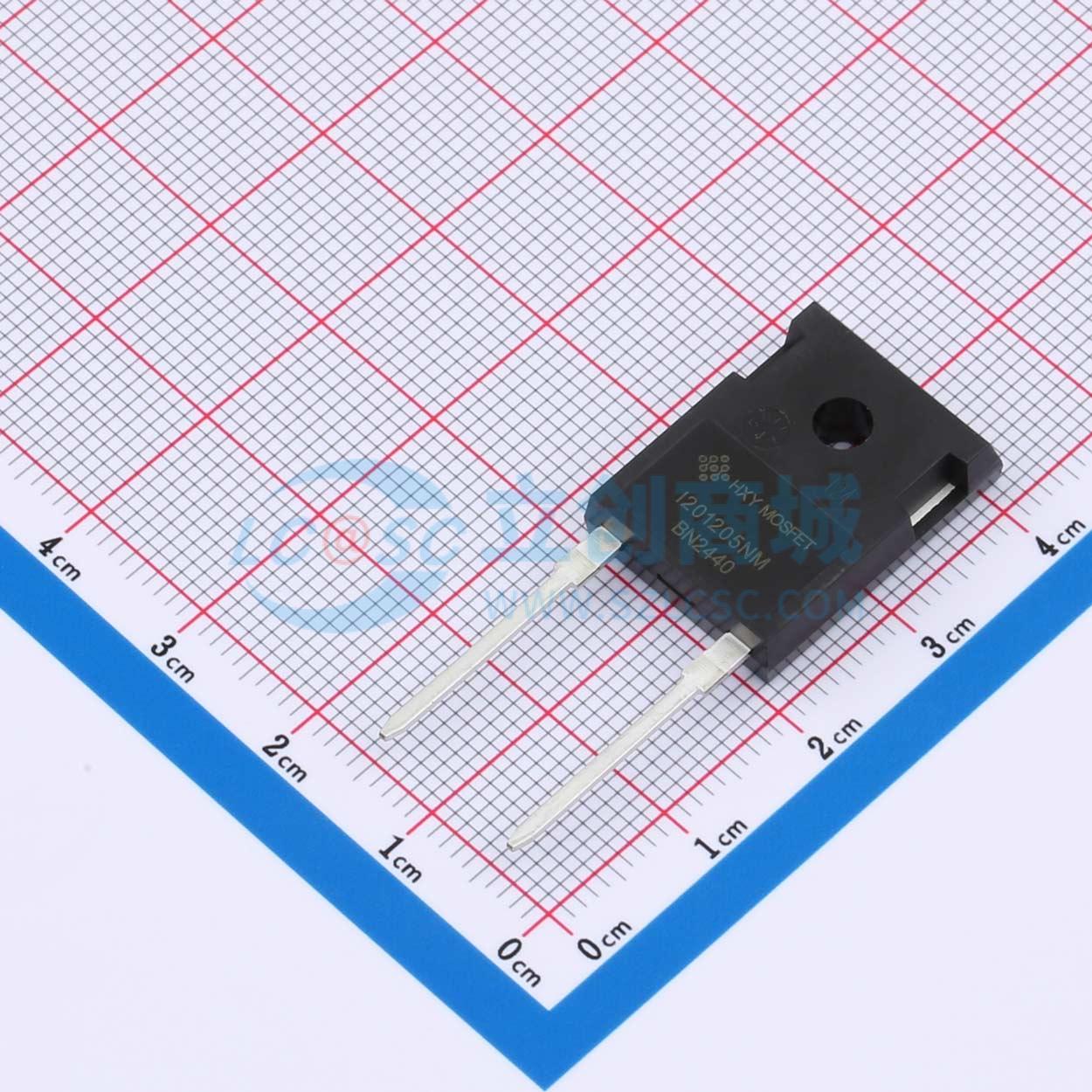

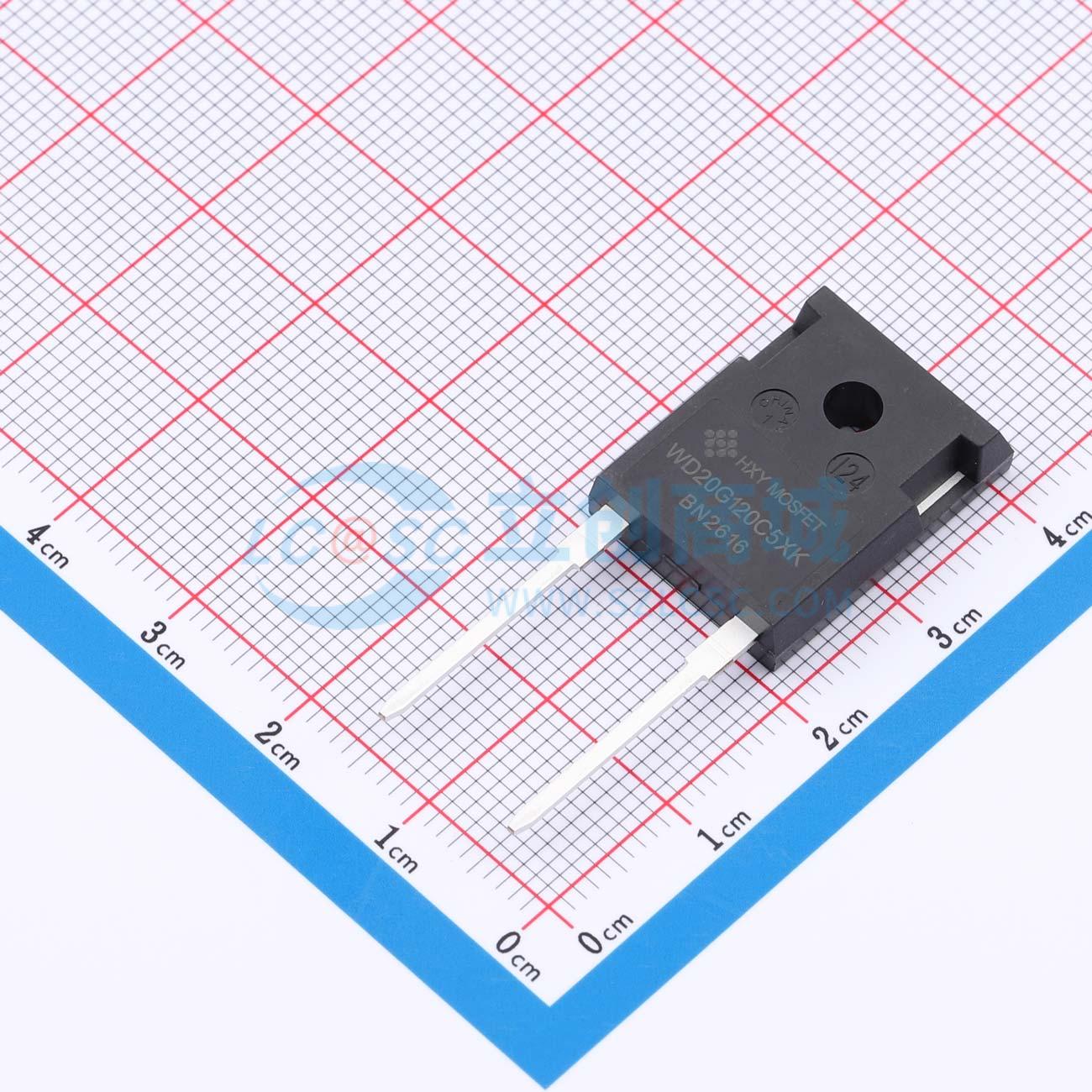

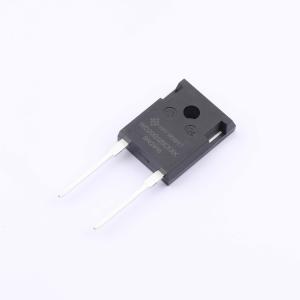

HIDWD20G120C5XKSA1
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款碳化硅二极管具有20安培的正向电流（IF），能够承受最高达1200伏特的反向电压（VR），确保了其在高电压环境下的可靠性。该二极管的正向电压降（VF）仅为1.5伏特，在大电流工作条件下能够减少能量损耗。其反向漏电流（IR）为200微安，在非导通状态下有效抑制了不必要的电流流动。瞬态正向浪涌电流（IFSM）最高可达130安培，适用于需要短时间承受电流峰值的应用场合。此元件适合用于需要高效率及稳定性的电路设计中，如开关电源和其他需要高性能整流解决方案的领域。
- 商品型号
- HIDWD20G120C5XKSA1
- 商品编号
- C42389221
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 6.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 54A | |
| 正向压降(Vf) | 1.8V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 200uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 1150A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 1.2kV 肖特基整流器
- 零反向恢复电流
- 高频工作
- 温度无关开关
- 极快开关
- VF 的正温度系数
- 增加的爬电/电气间隙距离
应用领域
- 开关模式电源
- 升压二极管
- 续流二极管
- 交流/直流转换器
