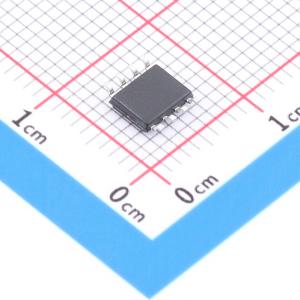

温馨提醒：图片仅供参考，商品以实物为准
RS706-4.00YK
带看门狗和手动复位功能的电源电压监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微处理器监控电路减少了在微处理器系统中监控电源和电池功能所需的组件复杂性和数量。与分立 IC 或分立组件相比，该设备显著提高了系统的可靠性和准确性。该设备提供四种功能:在上电、掉电和欠压情况下提供复位输出。复位输出在 VCC 低至 1.2V 时仍可工作。一个独立的看门狗输出，如果看门狗输入在 1.6 秒（典型值）内未切换，则该输出变为低电平。一个 1.2V 阈值检测器，用于电源故障警告、低电池检测或监控电源。一个低电平有效手动复位输入。该设备采用绿色 SOP8 封装，工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS706-4.00YK
- 商品编号
- C41711843
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 4.17V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 1.6s | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 20uA |
商品概述
RS706 微处理器监控电路简化了微处理器系统中电源和电池功能监控所需的复杂性和组件数量。与独立的集成电路或分立元件相比，该器件显著提高了系统的可靠性和精度。RS706提供四项功能：1）在加电、断电和欠压条件下产生复位输出。复位输出在VCC低至1.2V时仍保持有效。2）一个独立的看门狗输出，如果在1.6秒（典型值）内看门狗输入未被触发，该输出将变为低电平。3）一个1.2V阈值检测器，用于电源故障预警、电池电量低检测或电源监控。4）一个低电平有效的手动复位输入。RS706采用绿色SOP8封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：1.2V 至 5.5V
- 低功耗：50µA（最大值）
- 精密电源电压监控阈值：2.63V、2.93V、3.08V、4.00V、4.65V
- 保证在 VCC = 1.2V 时 RESET（上划线）有效
- 200ms 复位脉冲宽度
- 独立看门狗定时器超时时间：1.6秒（典型值）
- 用于电源故障或电池电量低预警的电压监控器
- 工作温度范围：-40°C 至 +125°C
- 提供绿色封装：SOP8
应用领域
- 计算机
- 嵌入式系统
- 工业设备
- 智能仪器
- 无线通信系统
