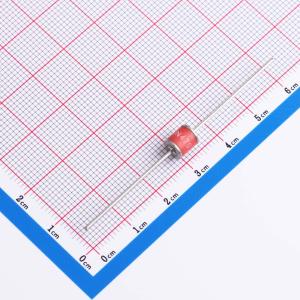

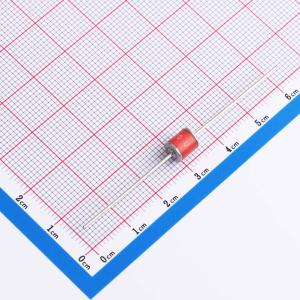

温馨提醒：图片仅供参考，商品以实物为准
2R470TB-5
470V 10kA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。 该系列GDT提供轴向引线或表面贴装封装
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 2R470TB-5
- 商品编号
- C41717040
- 商品封装
- 插件,D5.5xL6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 470V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 10kA | |
| 极间电容 | 1pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 900V | |
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 5.5mm | |
| 长度 | 62mm | |
| 高度 | 6mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路正常工作几乎无影响。当电路中出现瞬态过电压且电压幅值超过气体放电管的击穿电压时，管内气体会被电离，导致气体放电管迅速导通，将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。2RB-5系列气体放电管提供轴向引线或表面贴装封装。该器件不仅体积小，易于安装在各种紧凑的印刷电路板上，而且性能优异。用于高频通信电路时，其低电容特性可最大限度减少对信号的影响。高绝缘电阻确保电路在正常工作条件下性能不会遭受额外损耗。该系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升瞬变具有优异的响应
- 击穿电压稳定
- GHz工作频率
- 8/20μs脉冲电流能力：10KA
- 非放射性
- 超低电容（小于1pF）
- 尺寸：Ф5.5mm×6mm
应用领域
- CATV设备
- 电信基站
- 电源交流主线路
- 电动汽车充电
- 以太网接口
