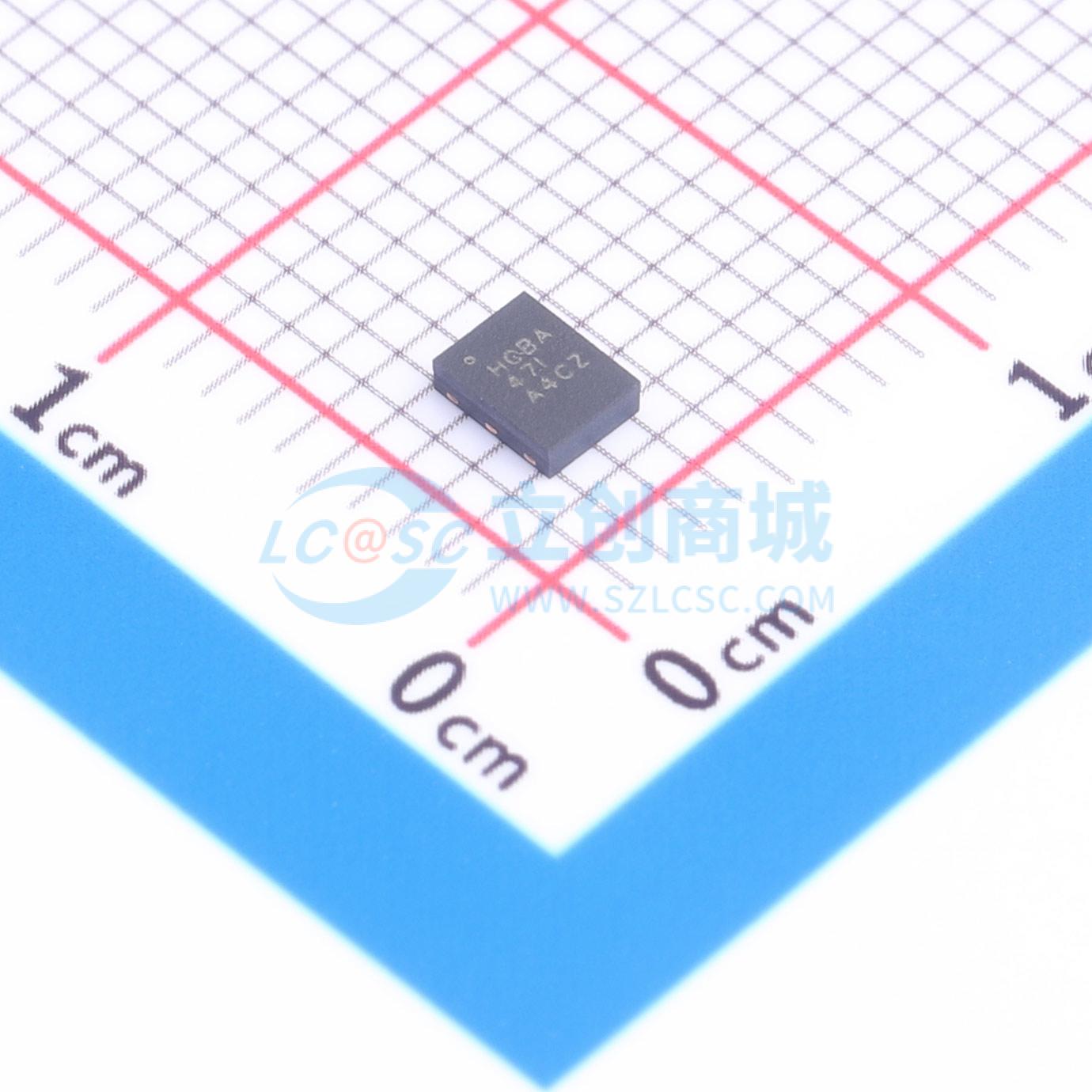

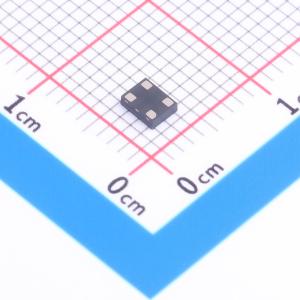

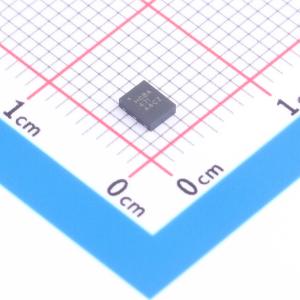

LMK6CE02000CDLER

Texas Instruments的体声波（BAW）是一种微谐振器技术，可将高精度BAW谐振器直接集成到带有超低抖动时钟电路的封装中。BAW与其他硅基制造工艺一样，完全在TI工厂设计和制造。LMK6x器件是一款超低抖动固定频率振荡器，采用BAW作为谐振源。器件按特定工作模式在工厂编程，包括频率、电压、输出类型和功能引脚。LMK6x配有高性能分数分频器，能够在指定范围内产生任意频率，为所有频率需求提供单器件系列。该器件的高性能时钟、机械稳定性、灵活性和小封装选项，专为电信、数据和企业网络以及工业应用中的高速SERDES的参考时钟和核心时钟设计。

• 高性能差分和单端输出振荡器，支持指定范围内的任意固定频率
• LMK6D:1MHz 至 400MHz，LVDS 输出
• LMK6H:1MHz 至 400MHz，HCSL 输出
• LMK6P:1MHz 至 400MHz，LVPECL 输出
• LMK6C:1MHz 至 200MHz，LVCMOS 输出
• 超低抖动:LMK6D/LMK6H/LMK6P 在 156.25MHz（12kHz 至 20MHz）下典型 RMS 抖动为 100fs，最大 RMS 抖动为 125fs；LMK6C 在 100MHz（12kHz 至 20MHz）下典型 RMS 抖动为 350fs，最大 RMS 抖动为 500fs
• LMK6H 符合 PCIe Gen 1 至 Gen 7 标准
• ±25ppm 总频率稳定度，包含 10 年老化和所有其他影响因素
• 采用业界最小的标准 DLE 和 DLF 封装
• 支持扩展工业温度等级:LMK6P/LMK6D/LMK6H 工作温度范围为 -40℃ 至 85℃；LMK6C 工作温度范围为 -40℃ 至 105℃
• 集成 LDO，具备出色的电源噪声抗扰度，500kHz 纹波下 PSRR 为 -72dBc
• 启动时间:< 5ms
• 支持标准频率输出，可支持 1MHz 至 400MHz 之间的任意频率

• 56G/112G PAM4 时钟
• 100G/200G/400G/800G 光传送网和相干光
• 有线网络、交换机、路由器、线卡、SAN、数据中心和基带单元（BBU）
• PCIe Gen 1 至 Gen 7 合规参考时钟
• 工业应用
• 测试与测量
• ASIC、FPGA、MCU 参考时钟
• 高性能晶体振荡器替代
