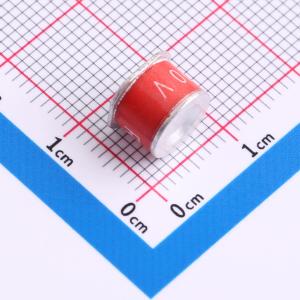

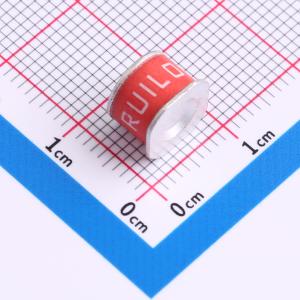

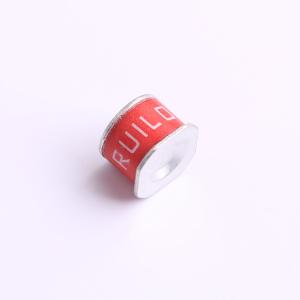

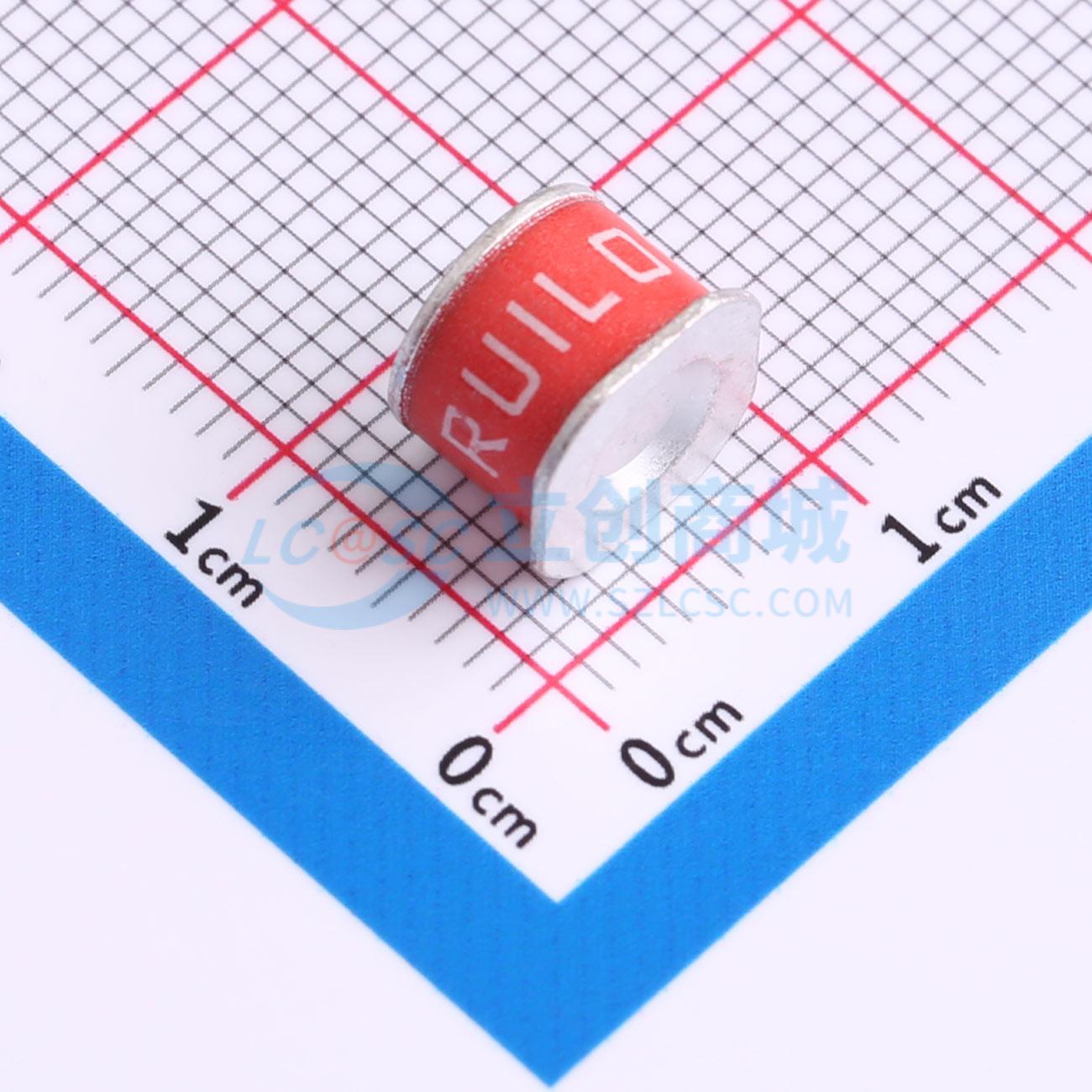

2R090D-8S
90V 20kA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内部的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路组件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。 该系列GDT是表面贴装封装组件
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 2R090D-8S
- 商品编号
- C41717039
- 商品封装
- SMD,8.3x6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 90V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 20kA | |
| 极间电容 | 1.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 500V | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 6mm | |
| 宽度 | 8.3mm | |
| 高度 | 8.3mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。2RD-8S系列气体放电管是一款表面贴装封装的元件。它不仅体积小巧，易于安装在各种紧凑的印刷电路板上，而且性能优异。其低电容特性使其在高频通信电路中使用时对信号的影响降至最低。高绝缘电阻确保电路在正常工作条件下性能不会遭受额外损耗。2RD-8S系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升瞬态具有优异的响应
- 稳定的击穿电压
- GHz工作频率
- 8/20μs脉冲电流能力：20KA
- 无放射性
- 超低电容（<1.5pF）
- 尺寸：8.3mm×6mm
应用领域
- MDF模块
- xDSL设备
- 射频系统
- 天线
- 基站
- 中继器、调制解调器
- 电话接口、线路卡
- 数据通信设备
- 线路测试设备
- 电源
- 浪涌保护器、报警系统
