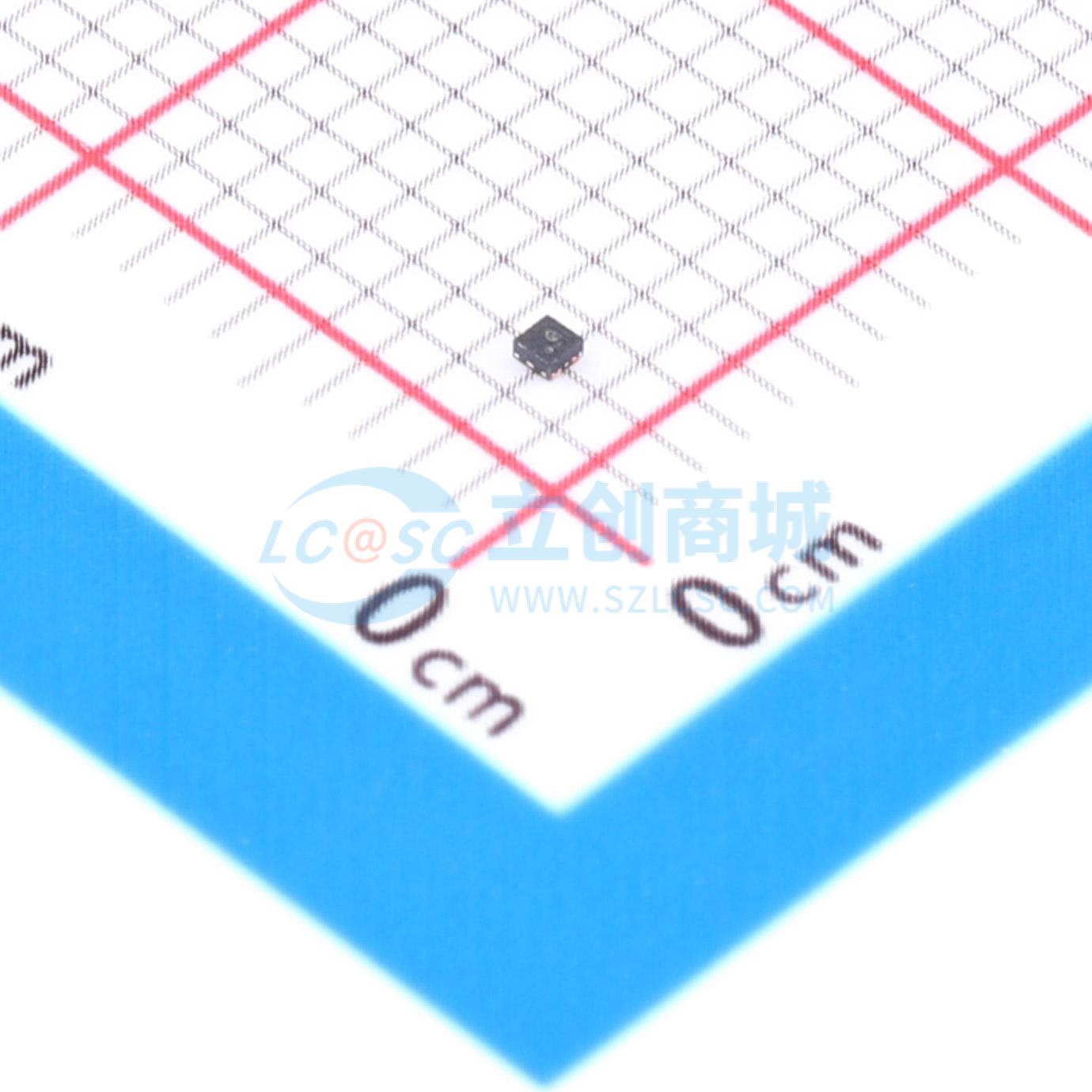

温馨提醒：图片仅供参考，商品以实物为准
TMP110D0IDPWR
超小型+1.0°C精确²C数字温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款与 I²C 兼容的数字温度传感器，采用超小型 (0.64mm²) 5 引脚封装。小尺寸和低高度封装可优化体积受限的系统，对于此类系统，DSBGA 封装可能不适用。与同等尺寸的 DSBGA 封装不同，该产品提供第 5 个引脚，该引脚可用作地址引脚或 ALERT 引脚，从而实现灵活的传感器数量扩展或关键热事件监测。在整个温度范围内具有 ±1.0°C 的精度，它还包含一款具有 0.0625°C 温度分辨率的片上 12 位模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP110D0IDPWR
- 商品编号
- C41714995
- 商品封装
- X2SON-5(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 1.14V~5.5V | |
| 待机电流 | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 11.25ms | |
| 温度分辨率 | 12bit | |
| 功能特性 | 温度阈值监测；出厂温度校准；可配置温度输出；低功耗待机 |
商品概述
TMP110是一款兼容I²C的数字温度传感器，采用超小尺寸（0.64mm²）5引脚封装。小尺寸和薄封装优化了体积受限系统，这类系统中DSBGA封装可能不适用。与同等尺寸的DSBGA封装不同，TMP110提供第5个引脚，可用作地址引脚或告警引脚，为传感器数量可扩展性或关键热事件监测提供灵活性。TMP110在整个温度范围内提供±1.0℃的精度，片上集成12位模数转换器（ADC），可提供0.0625℃的温度分辨率。TMP110设计可在低至1.14V的电源范围下工作，平均电流和关断电流分别低至3.2μA（1Hz下）和0.15μA，支持按需温度转换，可最大化电池寿命。电源电压最高可提升至5.5V，适用于多种工业应用。
商品特性
- 超小无铅X2SON-5封装
- 封装尺寸为0.8 × 0.8 × 0.4mm
- 宽工作范围
- 电源电压工作范围为1.14V 至 5.5V
- 工作温度范围为-40℃ 至 125℃
- 全温度范围精度保持稳定
- -40℃至125℃范围内最大精度为±1.0℃
- 12位分辨率，分辨率为0.0625℃/LSB
- 灵活的数字接口
- 兼容I²C和SMBus
- 支持I3C混合总线共存
- 引脚分配和软件兼容升级
- ±0.5℃精度版本对应TMP112（X2SON封装）
- 低电源电流
- 典型工作电流为55μA
- 典型关断电流为0.15μA
- 1Hz下典型平均电流为3.2μA
- 提供两种引脚分配选项
- ALERT引脚版本:TMP110D0、TMP110D1、TMP110D2、TMP110D3
- 地址引脚版本:TMP110D
- 提供基于GUI的C代码生成工具
应用领域
- 楼宇自动化
- 占用检测
- 可视门铃
- HVAC无线环境传感器
- 工厂自动化与控制
- 机器视觉相机
- 工业电脑:单板计算机
- CPU（PLC控制器）
- 冷链
- 数据中心与企业计算
- 固态硬盘（SSD）
- 机架服务器主板
- 个人电子设备
- PC与笔记本电脑、平板电脑
- 数码静态与视频相机
- 增强现实眼镜
- 智能音箱
