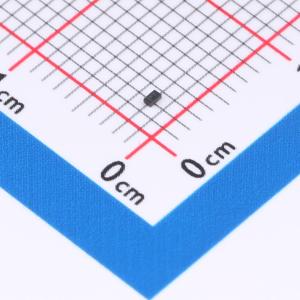

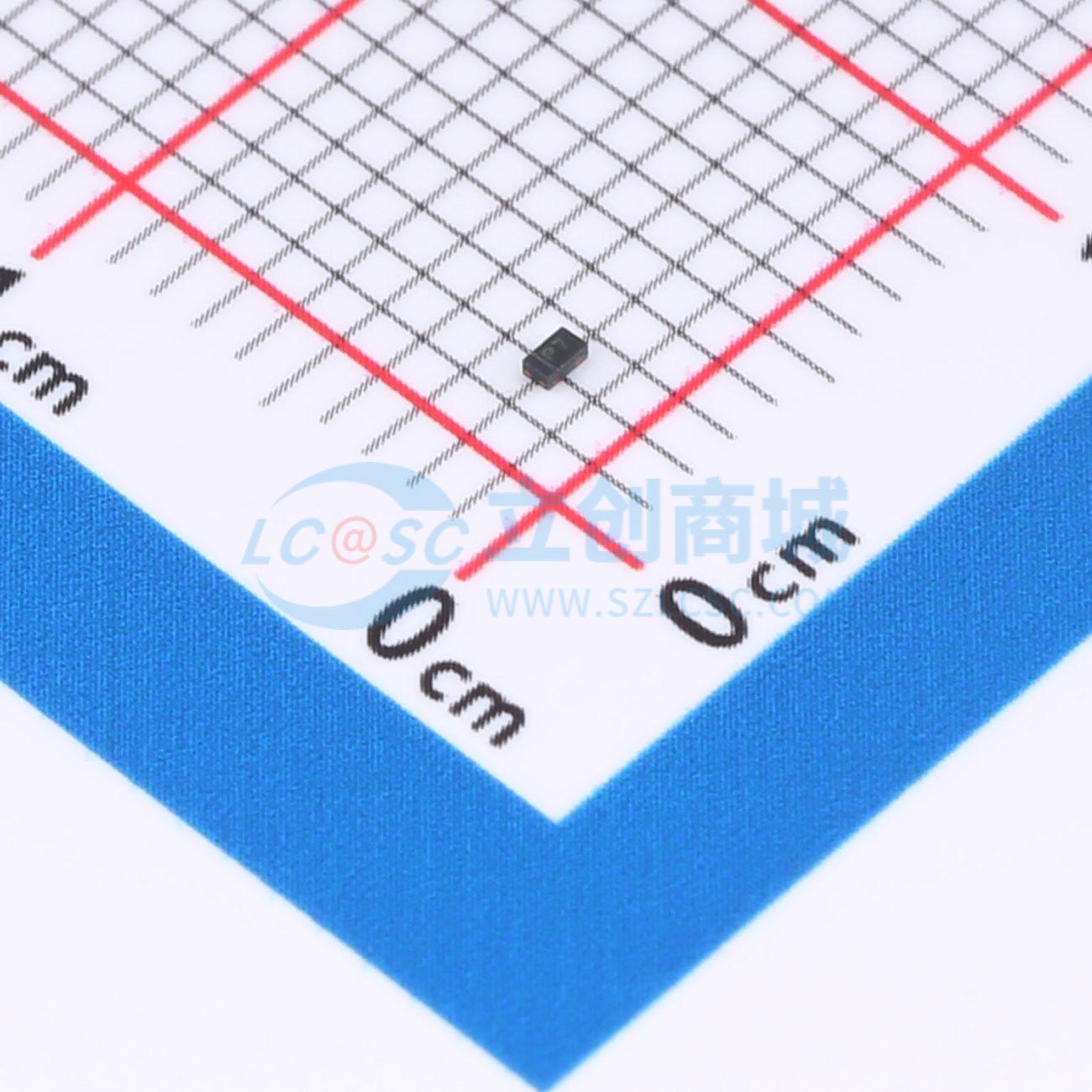

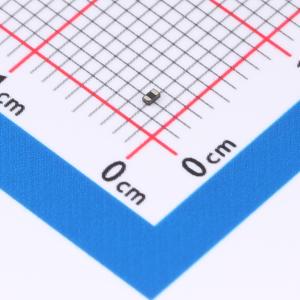

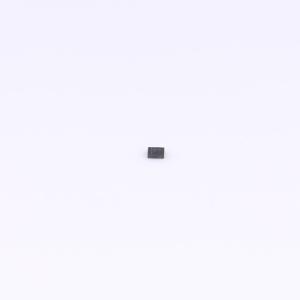

温馨提醒：图片仅供参考，商品以实物为准

ESD601DPYRQ1

用于射频和ADAS信号保护的低电容ESD二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双向ESD保护二极管，采用业界通用0402（DPY）封装，并提供15kV的IEC61000-4-2保护级别。根据IEC61000-4-5标准，该器件可以钳制峰值脉冲电流高达2.7A的8/20μs浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。
品牌名称: TI(德州仪器)
商品型号: ESD601DPYRQ1
商品编号: C41713172
商品封装: X1SON-2
包装方式: 编带
商品毛重: 0.0176克(g)

商品参数

商品概述

ESD601-Q1是一款用于射频和ADAS信号保护的低电容ESD二极管。ESD601-Q1 是一款双向 ESD 保护二极管。ESD601-Q1 采用业界通用 0402 (DPY) 封装，并提供 15kV 的 IEC 61000-4-2 保护级别。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 2.7A 的 8/20μs 浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。这种保护对于许多应用（例如更小的外形尺寸和更快的数据速率）来说至关重要，这些应用随着时间的推移越来越普遍。ESD601-Q1是一款二极管类型的TVS，可提供一条接地路径来消除人机界面连接器和系统之间高速信号线上的ESD事件。

商品特性

IEC61000-4-2 ESD保护:±15kV 接触放电
IEC61000-4-2 ESD保护:±15kV 空气间隙放电
ISO 10605 (330pF, 330Ω) ESD保护:±12kV 接触放电
ISO 10605 (330pF, 330Ω) ESD保护:±12kV 气隙放电
IEC61000-4-5浪涌保护:2.7A (8/20μs)
I/O电容:0.3pF（典型值）
超低漏电流:1nA（典型值）
低动态电阻:0.9Ω（典型值）
业界通用0402封装

应用领域

汽车天线ESD保护
射频信号 ESD 保护
近场通信(NFC)
采用同轴电缆供电的汽车串行器/解串器
USB Type-C（可耐受短接至 Vbus）

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	18V
	钳位电压	33V
	峰值脉冲电流(Ipp)	2.7A@8/20us
	峰值脉冲功率(Ppp)	75W@8/20us
	击穿电压(VBR)	21V

	属性	参数值
	反向漏电流(Ir)	1nA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF
