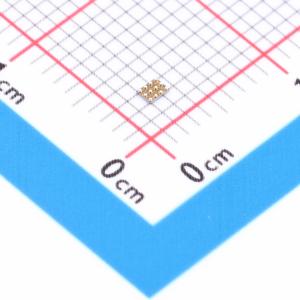

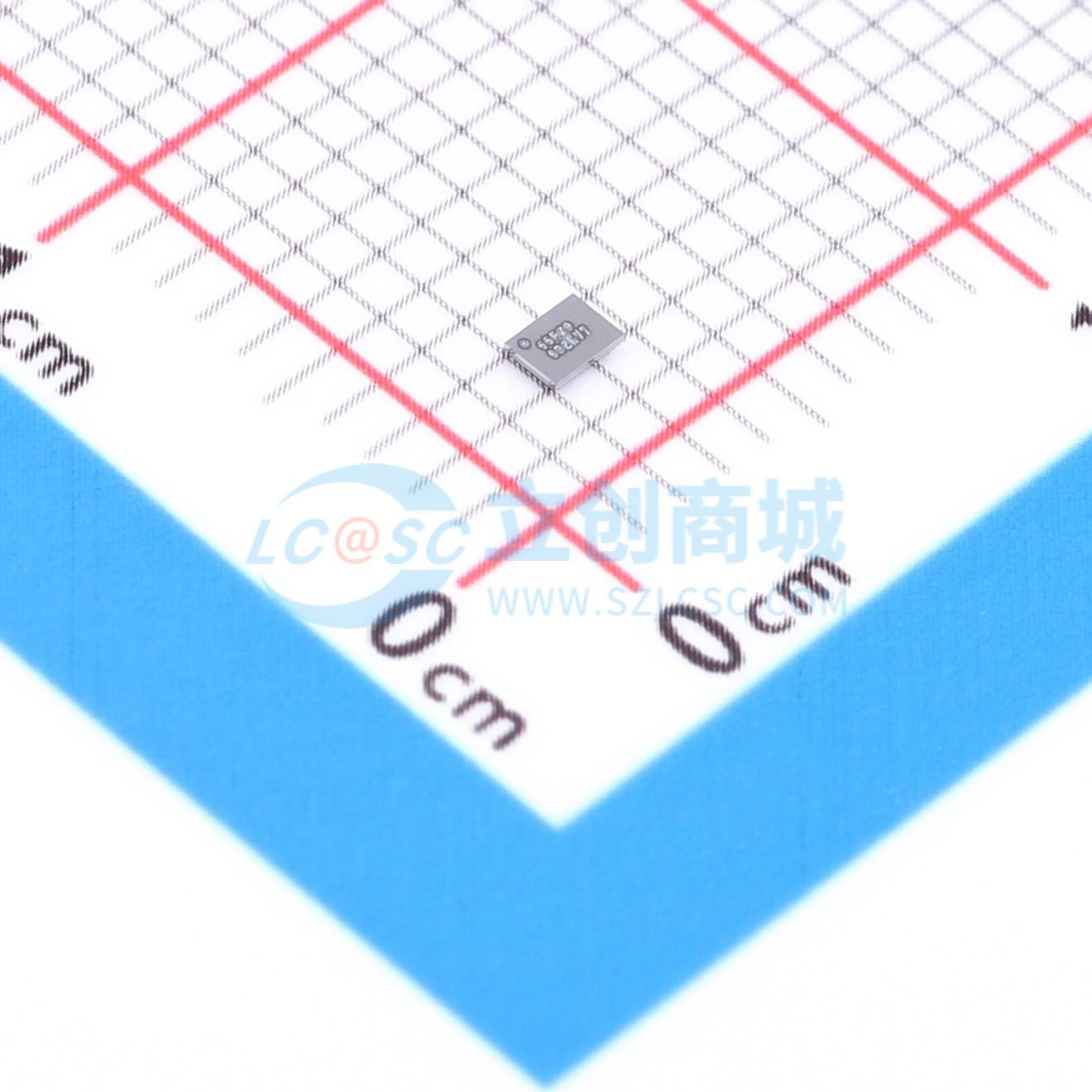

温馨提醒：图片仅供参考，商品以实物为准
SKY66409-11
2.4GHz前端模块用于Zigbee/Thread/Bluetooth应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能、完全集成的射频前端模块 (FEM)，适用于 Zigbee、Thread 和蓝牙（包括低功耗）应用。 设计旨在易于使用并提供最大的灵活性。该设备提供功率放大器、低噪声放大器、低损耗旁路路径、发射/接收开关以及与 1.2V 至 3.6V CMOS 电平兼容的数字控制。射频模块可在 1.8V 至 3.6V 的宽电源电压范围内工作，这使得该模块可在电池放电曲线的宽频谱范围内用于电池供电的应用。 采用 1.25mm×1.7mm×0.35mm、12 引脚芯片级封装 (CSP)。
- 商品型号
- SKY66409-11
- 商品编号
- C41714849
- 商品封装
- CSP-12(1.3x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.138333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频前端芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成功率放大器；集成射频开关；集成低噪声放大器 |
商品概述
SKY66409-11是一款专为Zigbee、Thread和蓝牙（包括低功耗蓝牙）应用设计的高性能、全集成射频前端模块。该器件设计注重易用性和最大灵活性，集成功率放大器、低噪声放大器、低损耗旁路路径、收发开关以及与1.2V至3.6V CMOS电平兼容的数字控制电路。其射频模块工作电压范围宽，为1.8V至3.6V，这使得SKY66409-11能够在电池供电应用中，适应电池放电曲线的大部分范围。该模块采用1.25mm × 1.7mm × 0.35mm的12引脚芯片级封装。
商品特性
- 增益、输出功率和电流消耗可调
- 集成功率放大器，输出功率为+13 dBm，最高可达15 dBm
- 蓝牙增强数据速率信号输出功率：+10.5 dBm
- 集成低噪声放大器（典型噪声系数2.5 dB）和旁路路径
- 单端收发接口
- 快速开关时间：< 800 ns
- 供电范围：1.8V 至 3.6V
- 休眠模式电流：典型值 < 1 uA
- 小型封装：1.25mm × 1.7mm × 0.35mm（符合JEDEC J-STD-020标准，MSL1，260°C）
应用领域
- 可穿戴设备
- 追踪器
- 信标
- 传感器网络
- 家庭自动化
- 物联网设备
