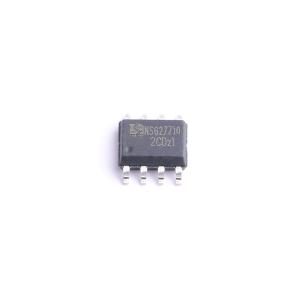

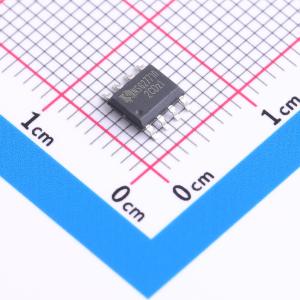

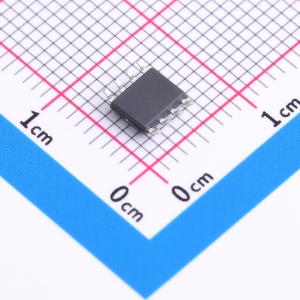

NSG27710

单相高低侧功率MOSFET/IGBT驱动芯片

描述: 650V N+N半桥驱动、高低侧同逻辑、拉/灌电流：0.6/1.0A
品牌名称: WXNSIC(国硅集成)
商品型号: NSG27710
商品编号: C41414488
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.174498克(g)

商品参数

商品概述

NSG27710 是一款高压、高速功率MOSFET 高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，逻辑输入电平兼容低至3.3V 的CMOS 或LSTTL 逻辑输出电平。其浮动通道可用于驱动高压侧N 沟道功率MOSFET，浮地通道最高工作电压可达600V。采用SOP8 封装，可以在 -40°C 至 125°C 温度范围内工作。

商品特性

自举工作的浮地通道
最高芯片耐压为 +650V
兼容3.3V, 5V 和15V 输入逻辑
dVS/dt 耐受能力可达±50 V/ns
集成VCC、VBS 欠压锁定电路
VCC 欠压锁定阈值8.7V/7.7V
VBS 欠压锁定阈值8.2V/7.3V
芯片传输延时特性
开通/关断传输延时Ton/Toff = 250ns/150ns
延迟匹配时间小于50ns
防止直通保护
死区时间130ns
宽温度范围 -40°C~125°C
输出级拉电流/灌电流能力0.6A/1A
符合RoSH 标准
SOP8 (S)

应用领域

电机控制
空调
洗衣机
通用逆变器
逆变器驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	600mA

	属性	参数值
	工作电压	10V~20V
	上升时间(tr)	70ns
	下降时间(tf)	35ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	60uA
