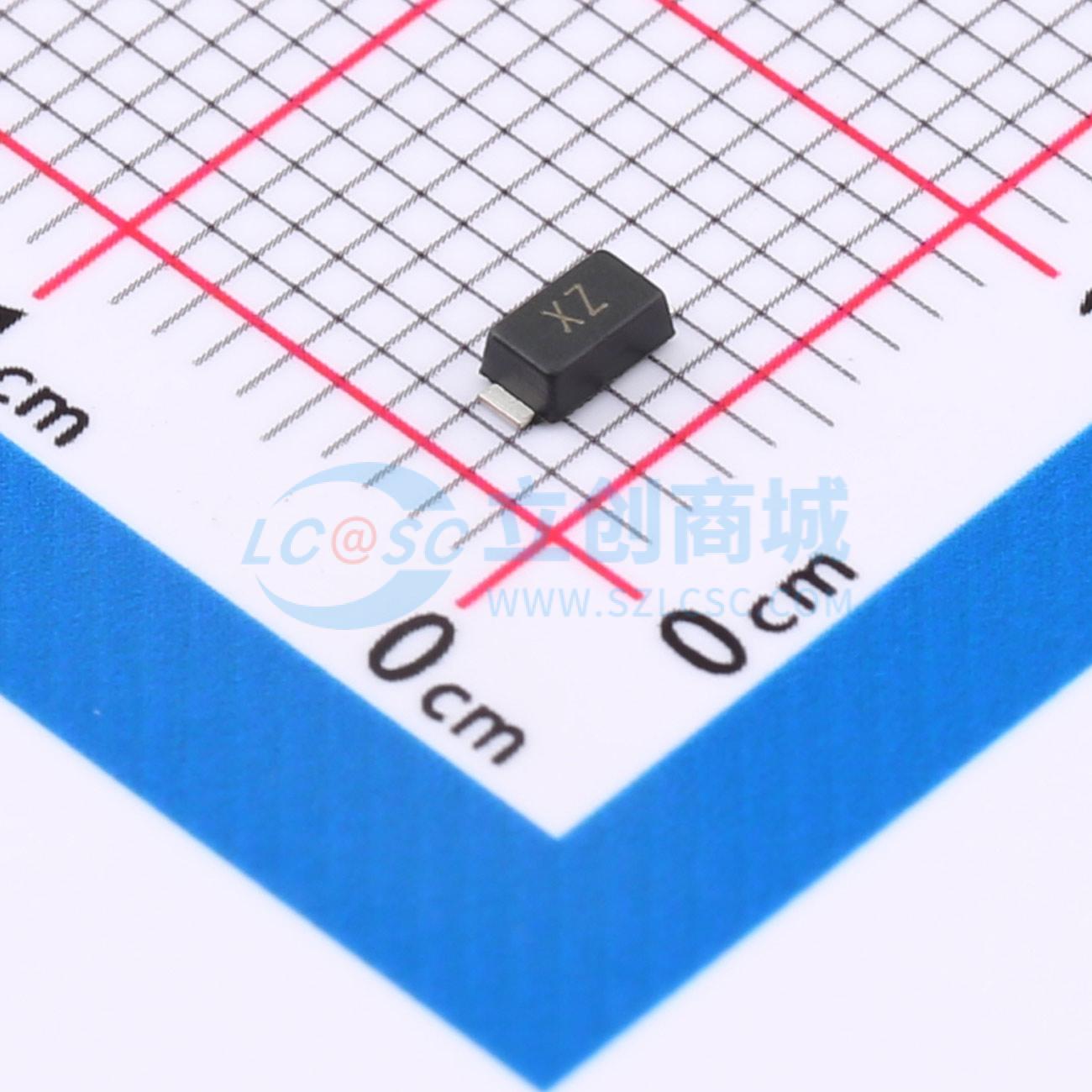

PTVS24VS1UR,115-ES实物图

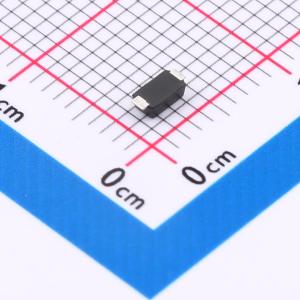

  • PTVS24VS1UR,115-ES商品缩略图
  • PTVS24VS1UR,115-ES商品缩略图
  • PTVS24VS1UR,115-ES商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PTVS24VS1UR,115-ES

双向TVS 24V截止 峰值浪涌电流：10.3A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
特性：适用于表面贴装应用，以优化电路板空间。低轮廓封装。内置应力消除。玻璃钝化结。出色的钳位能力。符合MSL 1级标准（根据J-STD-020）。应用：个人数字助理（PDA）。便携式仪器
品牌名称
ElecSuper(静芯)
商品型号
PTVS24VS1UR,115-ES
商品编号
C41409304
商品封装
SOD-123F​
包装方式
编带
商品毛重
0.042633克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)24V
钳位电压38.9V
峰值脉冲电流(Ipp)10.3A
峰值脉冲功率(Ppp)400W
属性参数值
击穿电压(VBR)29.5V
反向电流(Ir)1uA
通道数单路
工作温度-65℃~+150℃
防护等级IEC 61000-4-2
类型TVS

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 低剖面封装，内置应力消除结构
  • 玻璃钝化结
  • 优异的钳位能力
  • 符合 J-STD-020 标准，达到 MSL 1 级
  • 快速响应时间
  • 符合 IEC 61000-4-2 (ESD) ±30KV (空气放电) 和 ±30KV (接触放电) 标准
  • 在 10/1000μs 波形、占空比为 0.01% 的条件下，具备 400W 的峰值脉冲功率能力
  • 典型漏电流在电压高于 10 V 时小于 1 μA
  • 塑料封装符合 UL 94V-0 阻燃等级
  • 支持高温焊接：端子处可承受 260°C/10 秒

应用领域

  • 个人数字助理
  • 手机及配件
  • 便携式设备
  • 便携式仪器
  • 手持设备与笔记本电脑
  • 数码相机
