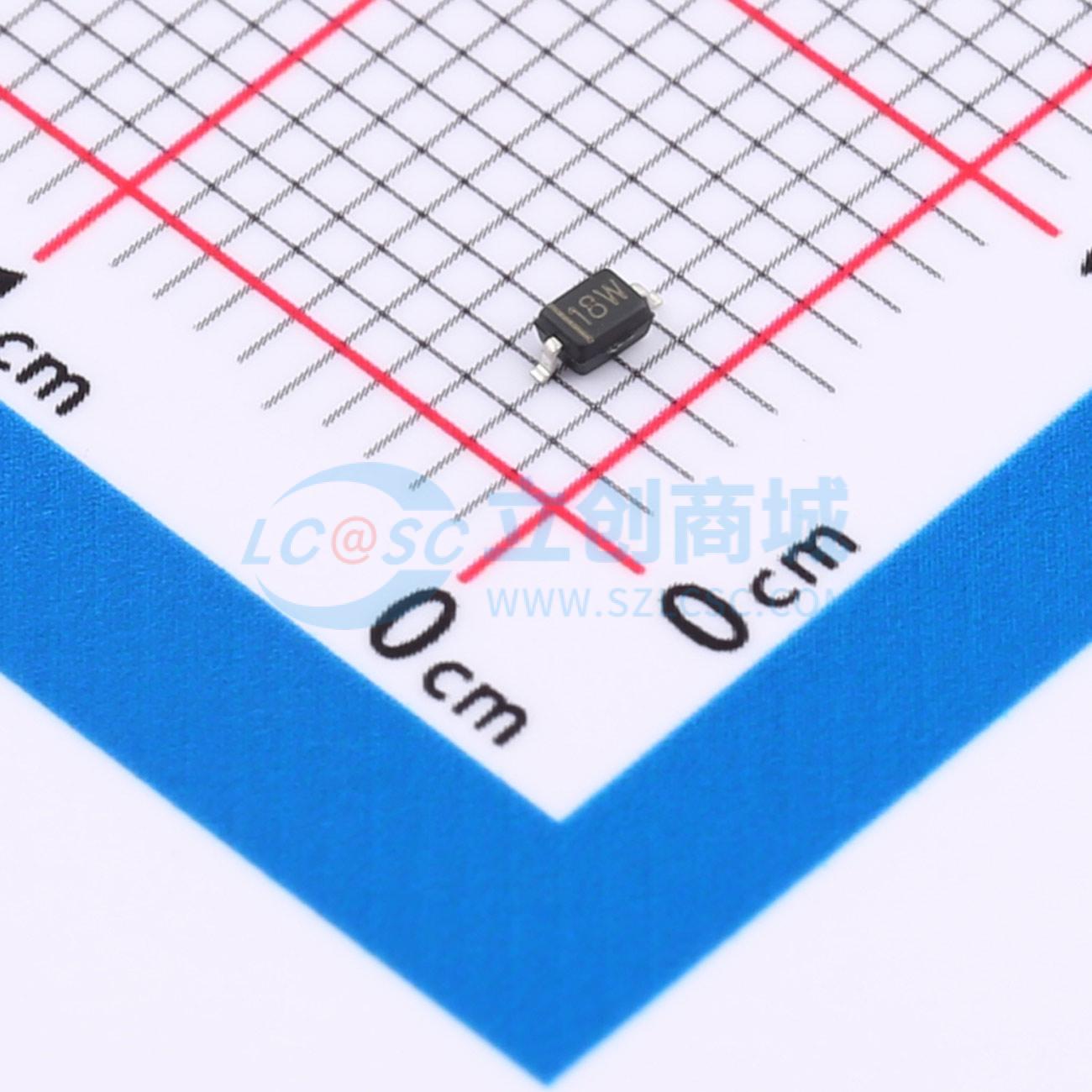

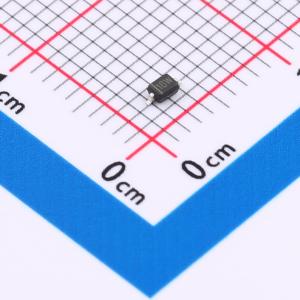

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T18S-ES
单向ESD 18V截止 峰值浪涌电流：10A
- 描述
- CDSOD323-T18S-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000-4-2空气放电法测试时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOD323-T18S-ES
- 商品编号
- C41409325
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 19.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 65pF |
商品概述
CDSOD323-T18S-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电法测试的 30kV ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- 接触放电：±30kV
- 空气放电：±30kV
- 峰值脉冲功率：450W (8/20us)
- 符合 RoHS 标准
- 单向配置
- 低钳位电压
- 工作电压：3.3V、5V、7V、12V、15V、18V、24V、36V
应用领域
- 接口
- USB 2.0/1.1
- GPIO
- 以太网 10/100/1000 Mbps
- 音频
- 按钮
- 终端设备
- 工业与服务机器人
- 笔记本电脑与台式机
- 电视与显示器
- 可穿戴设备
- 手持无线系统
