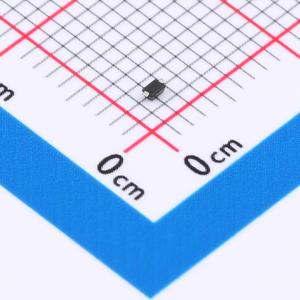

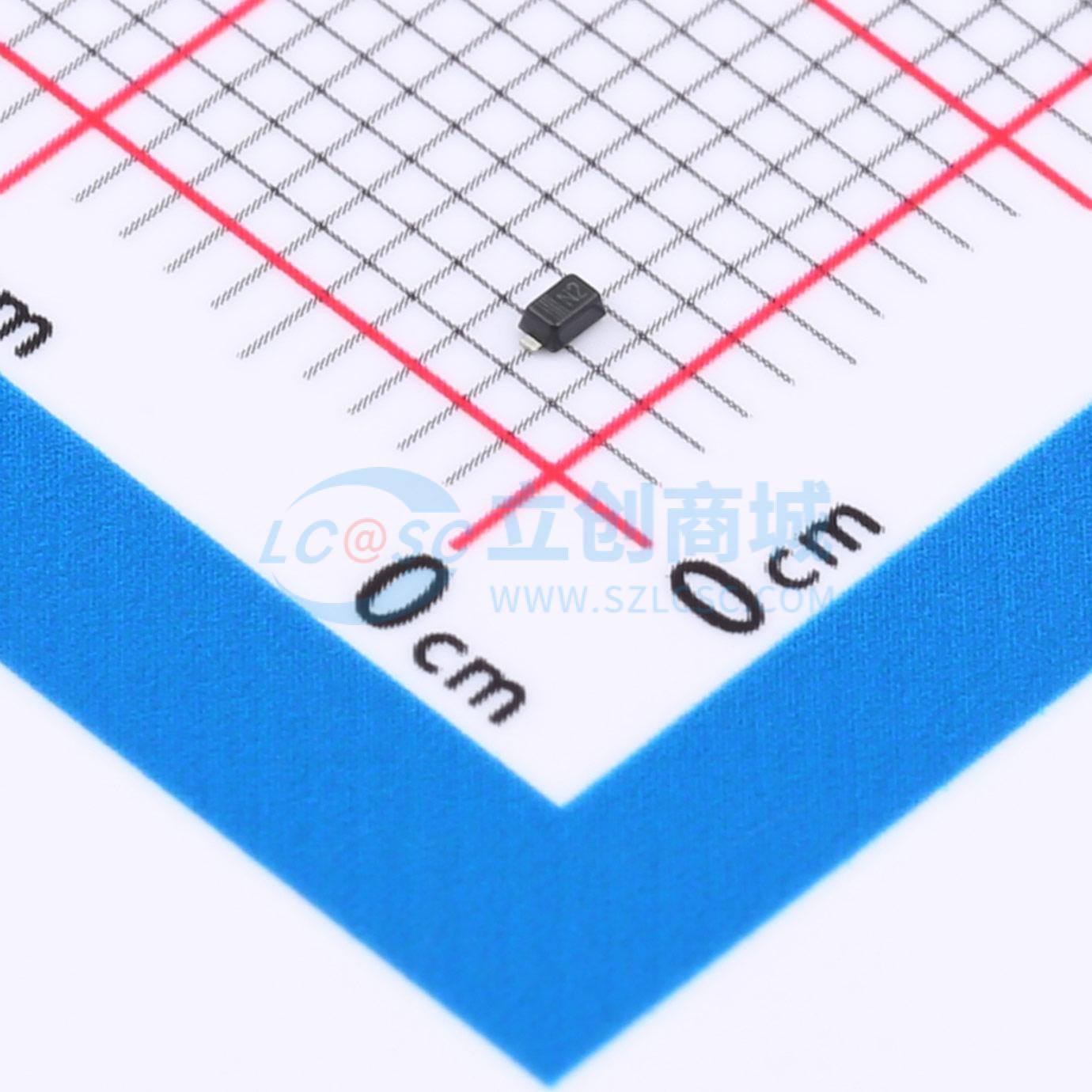

ESD5Z6.0T1G-ES
单向ESD 5V截止 峰值浪涌电流：15A
- 描述
- ESD5Z6.0T1G-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2空气放电方法时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESD5Z6.0T1G-ES
- 商品编号
- C41409346
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0231克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
ESD5Z6.0T1G-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000-4-2空气放电方法时，所有引脚均能承受30kV的ESD脉冲。
商品特性
- IEC 61000-4-2 4级ESD保护
- ±30kV接触放电
- ±30kV空气放电
- 200W峰值脉冲功率（8/20μs）
- 符合RoHS标准
- 单向配置
- 低钳位电压
- 低泄漏电流
- 保护一路电源或I/O
应用领域
-便携式电子设备-控制与监控系统-服务器、笔记本电脑和台式电脑-机顶盒-通信系统-数码相机
