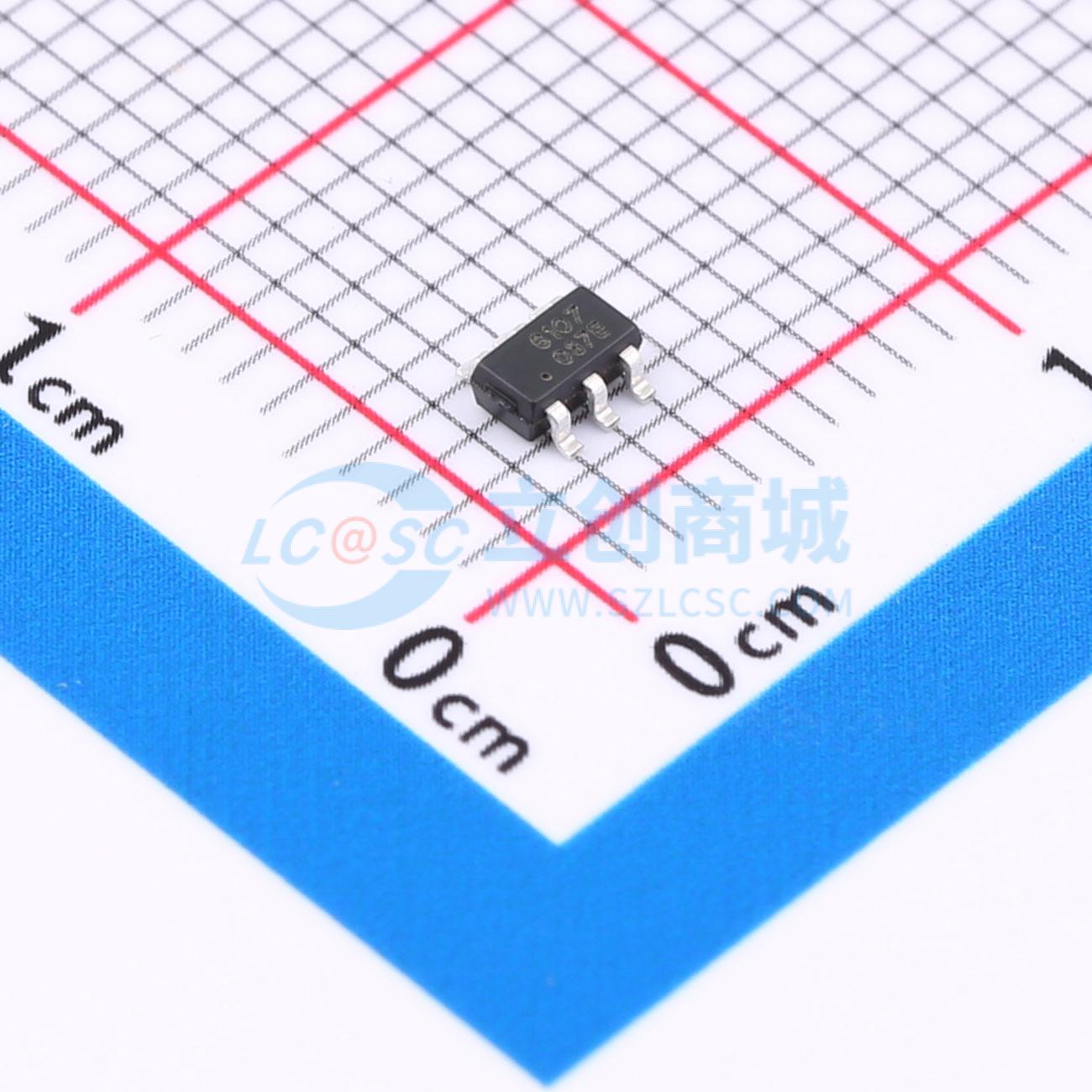

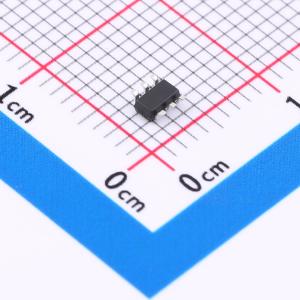

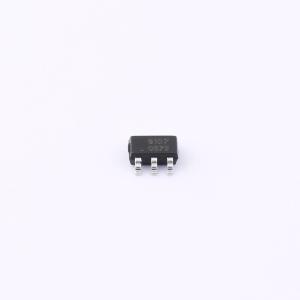

XL6107
升压型 2.5V~20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款内置高频功率晶体管和肖特基二极管的高效率升压型DC-DC转换器，支持输入电压2.5V~20V。芯片开关频率1.2MHz，内置频率补偿电路，允许使用价格适宜的小型外部元器件，降低整个电源系统的成本并减小印制电路板的空间。采用外部分压电阻器设定输出电压值，410mV的低反馈电压大幅度地减少了外部采样电阻的功耗。EN引脚可支持TTL开关机功能，内置输出过压保护及热关断保护功能。适用于极低静态电流和超小尺寸的应用。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6107
- 商品编号
- C41409393
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.5V~20V | |
| 输出电压 | 3V~32V | |
| 输出电流 | 500mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL6107是一款内置高频功率晶体管和肖特基二极管的高效率升压型DC-DC转换器，支持2.5V~20V的输入电压范围。芯片采用1.2MHz的恒定开关频率，并内置频率补偿电路，允许使用小型外部元器件，有助于降低系统成本和减少电路板空间。通过外部分压电阻设定输出电压，其低至410mV的反馈电压显著降低了外部采样电阻的功耗。EN引脚支持TTL电平开关机控制，芯片内置输出过压保护和热关断保护功能。该器件适用于要求极低静态电流和超小尺寸的应用场景。
商品特性
- 输入电压范围：2.5V~20V
- 输出电压范围：3V~32V
- 关机电流：3uA
- 恒定开关频率1.2MHz
- 最大500mA开关电流
- 内置高频功率晶体管
- 内置肖特基二极管
- 效率高达87%
- 出色的线性与负载调整率
- EN引脚提供TTL开关机功能
- 内置输出过压保护功能
- 内置热关断保护功能
- 器件HBM ESD分类等级Class3A
- SOT23-6封装
应用领域
- 面板电源
- GPS接收器
- DSL调制解调器
- 可穿戴便携式电子设备
