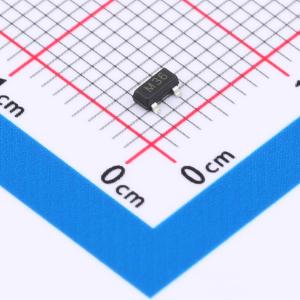

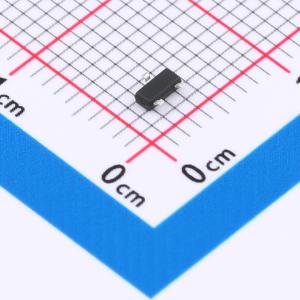

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T36C-ES
单向ESD 36V截止 峰值浪涌电流：9A
- 描述
- CDSOT23 - T36C - ES 是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用 IEC61000 - 4 - 2 接触放电方法时，所有引脚均能承受 30kV 的 ESD 脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOT23-T36C-ES
- 商品编号
- C41409336
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0299克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 500W | |
| 击穿电压(VBR) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
CDSOT23-T36C-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件免受静电放电(ESD)、电气快速瞬变(EFT)及雷击的损害。所有引脚均额定可承受采用IEC61000-4-2空气放电方法的30kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2第4级ESD保护标准
- ±30kV接触放电
- ±30kV空气放电
- 500W峰值脉冲功率(8/20us)
- 低钳位电压
- 可保护一条双向线路或两条单向线路
- 低漏电流
- ESD保护能力>15kV
- 符合RoHS标准
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器、笔记本电脑及台式电脑
- 机顶盒
- 通信系统
