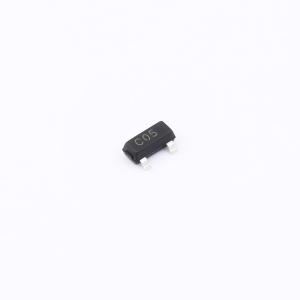

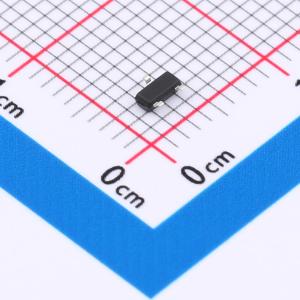

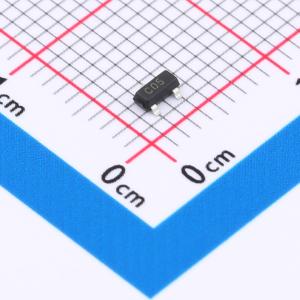

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-0502B-ES
双向ESD 5V截止 峰值浪涌电流：30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDSOT23 - 0502B - ES是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000 - 4 - 2接触放电方法时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOT23-0502B-ES
- 商品编号
- C41409343
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.5V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
CDSOT23-0502B-ES是一款瞬态电压抑制器阵列，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用IEC61000-4-2空气放电方法的30kV静电放电脉冲。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电防护
- 接触放电防护等级为±30kV
- 空气放电防护等级为±30kV
- 峰值脉冲功率为600W（8/20μs波形）
- 具备低钳位电压
- 可保护两条双向或两条单向线路
- 具有低泄漏电流
- 符合RoHS标准
应用领域
- 便携式电子产品
- 控制与监控系统
- 服务器、笔记本电脑和台式个人电脑
- 机顶盒
- 通信系统
- 手机及其配件
