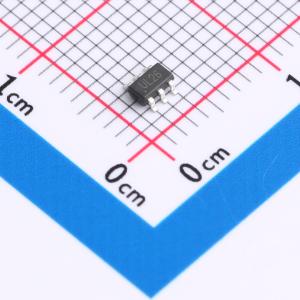

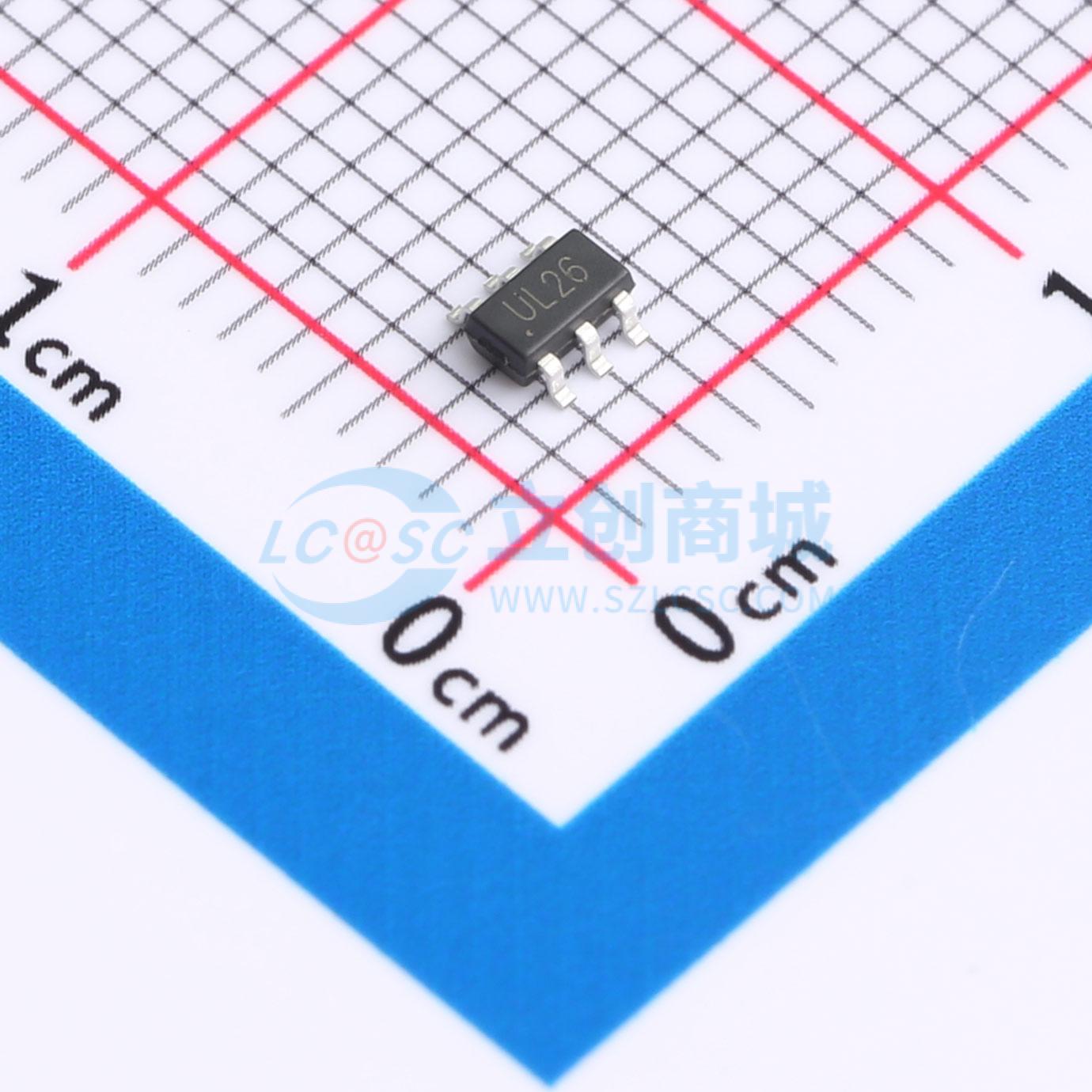

温馨提醒：图片仅供参考，商品以实物为准
UBT26A05L03-ES
单向ESD 5V截止 峰值浪涌电流：4.5A
- 描述
- UBT26A05L03-ES是一款超低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）造成的过应力影响。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- UBT26A05L03-ES
- 商品编号
- C41409344
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.0366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 70W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
UBT26A05L03-ES 是一款专为保护高速数据接口而设计的超低电容瞬态电压抑制器阵列。其设计旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损伤。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±12kV 接触放电
- ±17kV 空气放电
- 70W 峰值脉冲功率（8/20μs 波形）
- 低漏电流
- 工作电压：5V
- 符合 RoHS 标准
- 保护两条单向线路
- 低钳位电压
应用领域
- 便携式电子设备
- USB 2.0 和 USB 3.0 接口
- HDMI 1.3 和 HDMI 1.4 接口
- SATA 和 eSATA 接口
- DVI 接口
- IEEE 1394 接口
- PCI Express 接口
- 笔记本电脑
