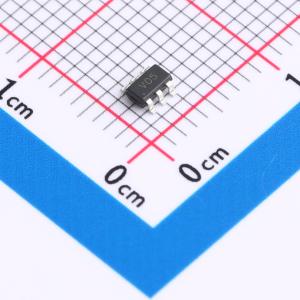

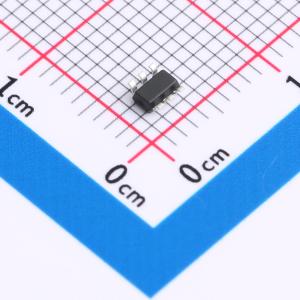

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-SRV05-4-ES
单向ESD 5V截止 峰值浪涌电流：4.5A
- 描述
- CDSOT23 - SRV05 - 4 - ES 旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的 ESD 保护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOT23-SRV05-4-ES
- 商品编号
- C41409338
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
CDSOT23-SRV05-4-ES 旨在保护电压敏感元件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低漏电流和快速响应时间，使其成为电路板空间有限的设计中进行静电放电保护的理想选择。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±12kV 接触放电
- ±17kV 空气放电
- 60W 峰值脉冲功率 (8/20μs)
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护 4 条单向线路
- 超低电容：典型值 0.6pF
应用领域
- USB2.0
- 显示器与平板显示器
- 10/100/1000 以太网
- 笔记本电脑
- SIM 卡端口
- 自动柜员机接口
