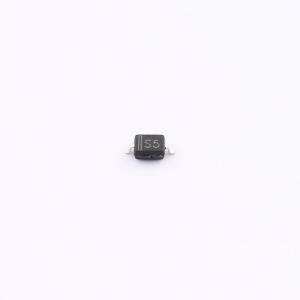

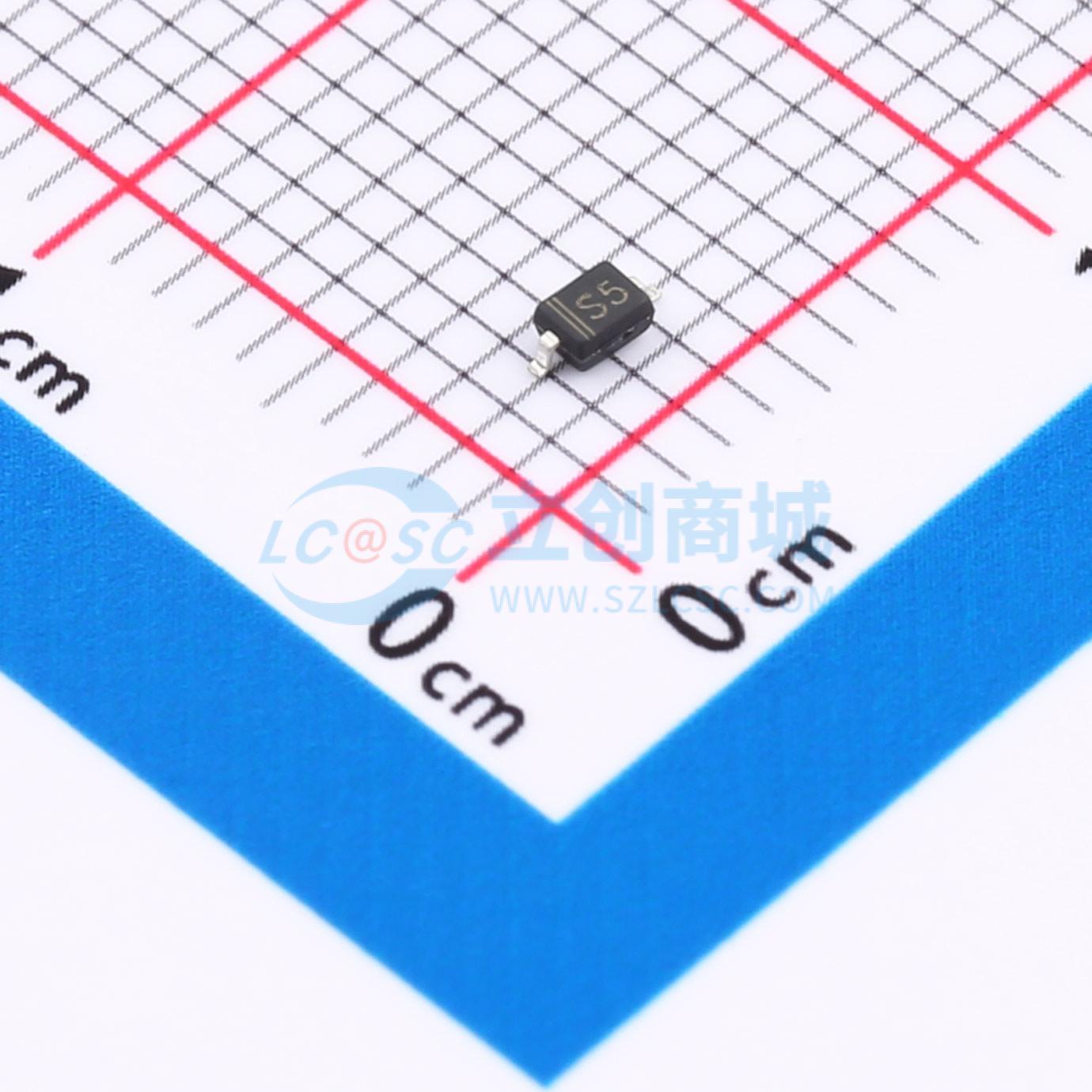

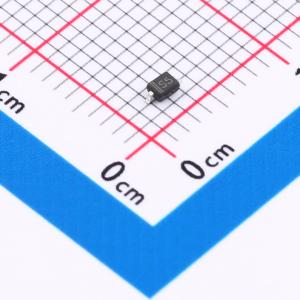

CDSOD323-T05L-ES

单向ESD 5V截止峰值浪涌电流：15A

描述: CDSOD323 - T05L - ES系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子产品和智能手机等应用。该系列具备双向配置，对于8/20μs波形的额定功率为350瓦。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点
品牌名称: ElecSuper(静芯)
商品型号: CDSOD323-T05L-ES
商品编号: C41409316
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.026133克(g)

商品参数

商品概述

CDSOD323-T05L-ES 系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，针对 8/20μs 波形额定功率为 350W。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。该系列在微型 SOD-323 封装中提供了超低电容和低漏电流。

商品特性

符合 IEC 61000-4-2 第 4 级 ESD 保护标准
±10kV 接触放电
±15kV 空气放电
符合 IEC 61000-4-4 EFT 保护标准
40A (5/50ns)
350W 峰值脉冲功率 (8/20μs)
符合 RoHS 标准
单向配置
超低电容：0.8pF（典型值）
低钳位电压
保护一路电源或 I/O

应用领域

接口
音频
终端设备
可穿戴设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	15A
	峰值脉冲功率(Ppp)	350W
	击穿电压(VBR)	6.5V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	0.8pF
