温馨提醒：图片仅供参考，商品以实物为准

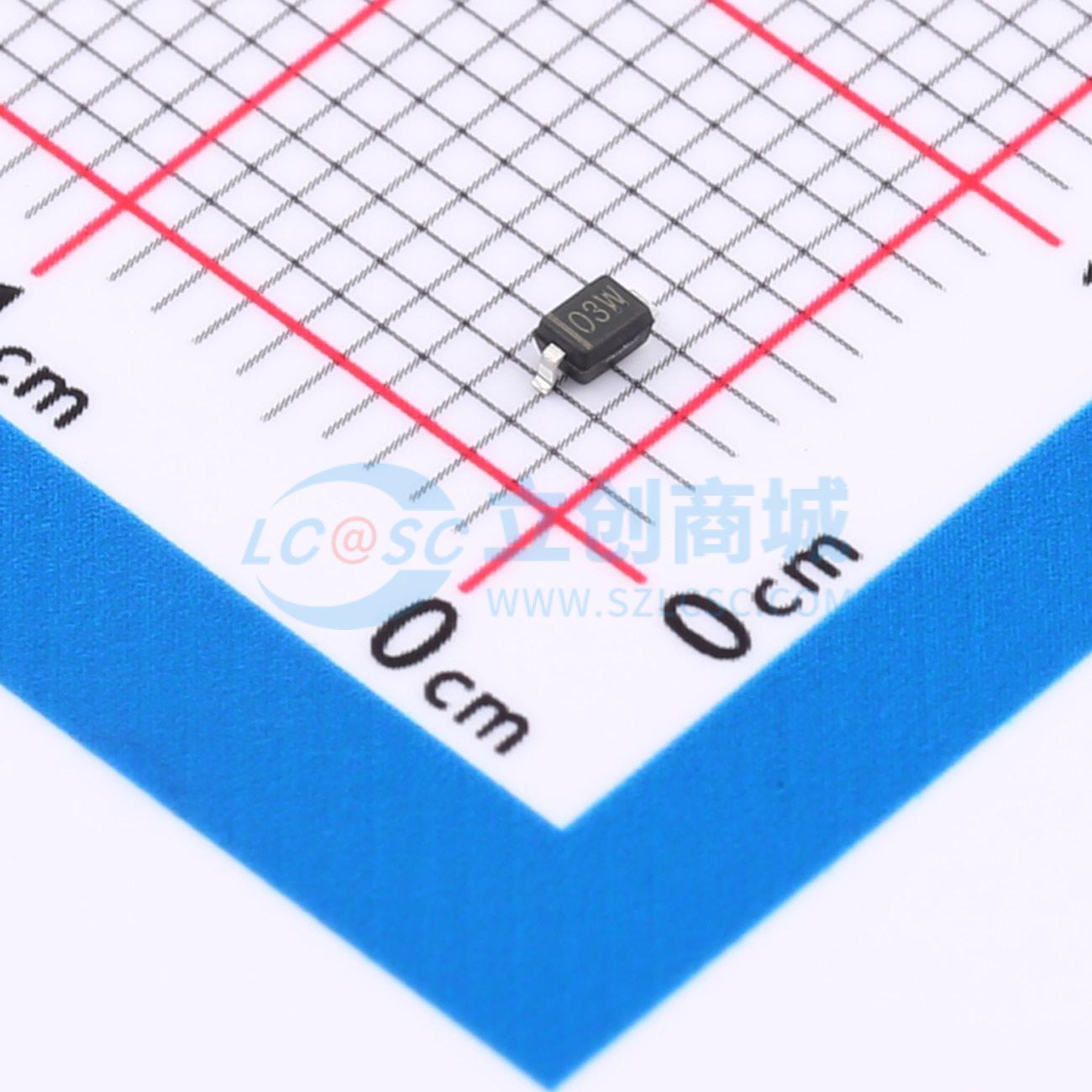

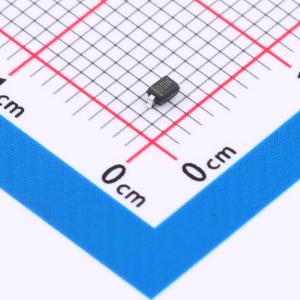

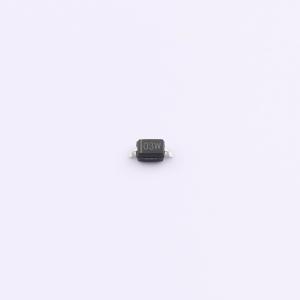

CDSOD323-T03S-ES
单向ESD 3.3V截止 峰值浪涌电流：30A
- 描述
- CDSOD323-T03S-ES 旨在保护电压敏感元件，防止其因静电放电（ESD）而损坏或出现闩锁效应。出色的钳位能力、低泄漏电流和快速响应时间，为电路板级面临 ESD 的设计提供了同类最佳的保护。由于其尺寸小巧且为单向设计，它非常适合用于手机、MP3 播放器以及需要音频线路保护的便携式应用
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOD323-T03S-ES
- 商品编号
- C41409320
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 30A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
CDSOD323-T03S-ES 旨在保护电压敏感元件免受静电放电导致的损坏或闩锁。其出色的钳位能力、低漏电流和快速响应时间为暴露于静电放电的板级设计提供卓越的保护。凭借其小巧尺寸和单向设计，该器件非常适用于需要音频线路保护的手机、MP3播放器及其他便携式应用。
商品特性
- 符合 IEC 61000-4-2 第4级静电放电保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率（8/20μs）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合 RoHS 标准
- 保护一条单向线路
- 典型电容值：180pF
应用领域
- MP3播放器
- 移动设备电池保护
- 手机
- 电源线保护
- 手持便携式应用
