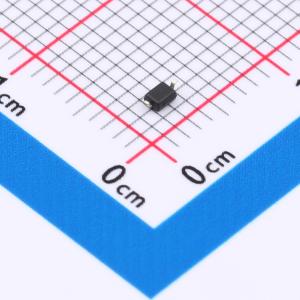

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T12S-ES
单向ESD 12V截止 峰值浪涌电流：15A
- 描述
- CDSOD323-T12S-ES是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。使用IEC61000-4-2空气放电法测试时，所有引脚均能承受30kV的ESD脉冲。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOD323-T12S-ES
- 商品编号
- C41409323
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.025533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品概述
CDSOD323-T12S-ES 是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的组件免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用 IEC61000-4-2 空气放电法测试的 30kV 静电放电脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率 (8/20μs)
- 符合 RoHS 标准
- 单向配置
- 低钳位电压
- 工作电压：3.3V、5V、7V、12V、15V、18V、24V、36V
应用领域
- USB 2.0/1.1 接口
- 通用输入输出
- 以太网 10/100/1000 Mbps
- 音频接口
- 按键
- 工业与服务机器人
- 笔记本电脑与台式机
- 电视与显示器
- 可穿戴设备
- 手持无线系统
