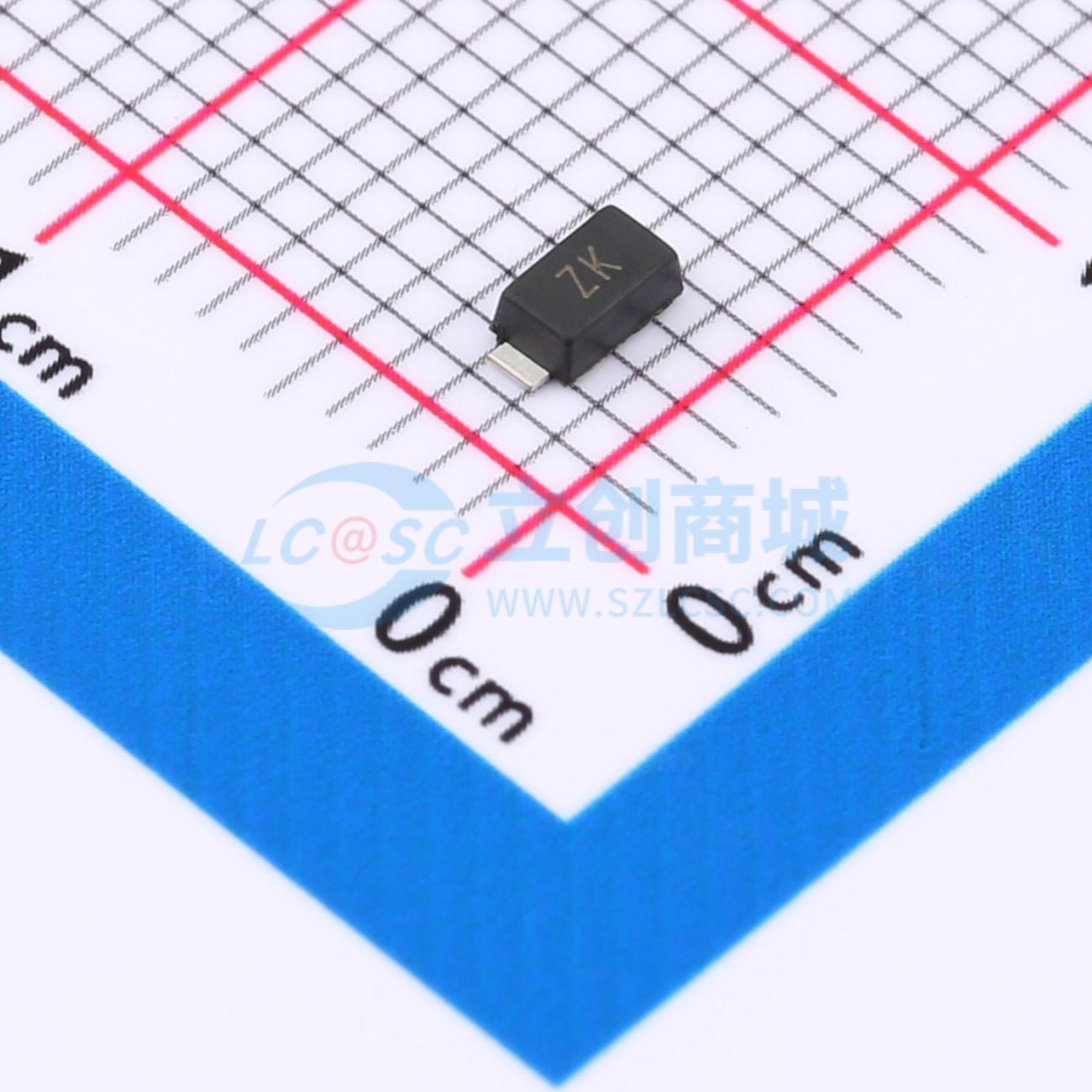

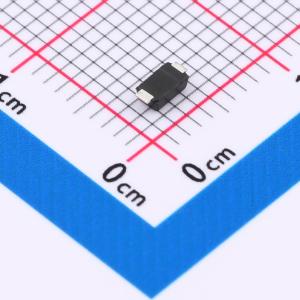

温馨提醒：图片仅供参考，商品以实物为准

PTVS60VS1UR,115-ES

双向TVS 60V截止峰值浪涌电流：4.1A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：适用于表面贴装应用，以优化电路板空间。低轮廓封装。内置应力消除。玻璃钝化结。出色的钳位能力。符合J-STD-020的MSL 1级。应用：个人数字助理 (PDA)。便携式仪器
品牌名称: ElecSuper(静芯)
商品型号: PTVS60VS1UR,115-ES
商品编号: C41409309
商品封装: SOD-123F
包装方式: 编带
商品毛重: 0.042367克(g)

商品参数

商品概述

该器件为表面贴装应用优化板空间，采用低剖面封装，内置应力消除结构，玻璃钝化结，具备优异的钳位能力。符合MSL 1级标准，响应速度快，满足IEC 61000-4-2标准，空气放电±30KV，接触放电±30KV。在10/1000μs波形、0.01%占空比下具备400W峰值脉冲功率能力。典型漏电流在10V以上小于1μA。塑料封装符合UL 94V-0阻燃等级。支持高温焊接，端子处可承受260℃/10秒。

商品特性

适用于表面贴装应用，以优化电路板空间
低剖面封装，内置应力消除结构
玻璃钝化结
优异的钳位能力
符合MSL 1级标准
快速响应时间
满足IEC 61000-4-2标准，空气放电±30KV，接触放电±30KV
在10/1000μs波形、0.01%占空比下具备400W峰值脉冲功率能力
典型漏电流在10V以上小于1μA
塑料封装符合UL 94V-0阻燃等级
支持高温焊接，端子处可承受260℃/10秒

应用领域

个人数字助理
蜂窝手机及配件
便携式设备
便携式仪器
手持设备与笔记本电脑
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	60V
	钳位电压	96.8V
	峰值脉冲电流(Ipp)	4.1A
	峰值脉冲功率(Ppp)	400W

	属性	参数值
	击穿电压(VBR)	73.7V
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-65℃~+150℃
	类型	TVS
