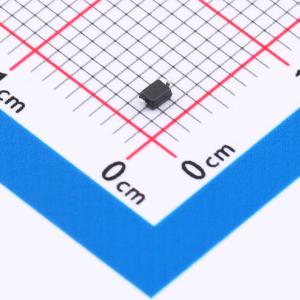

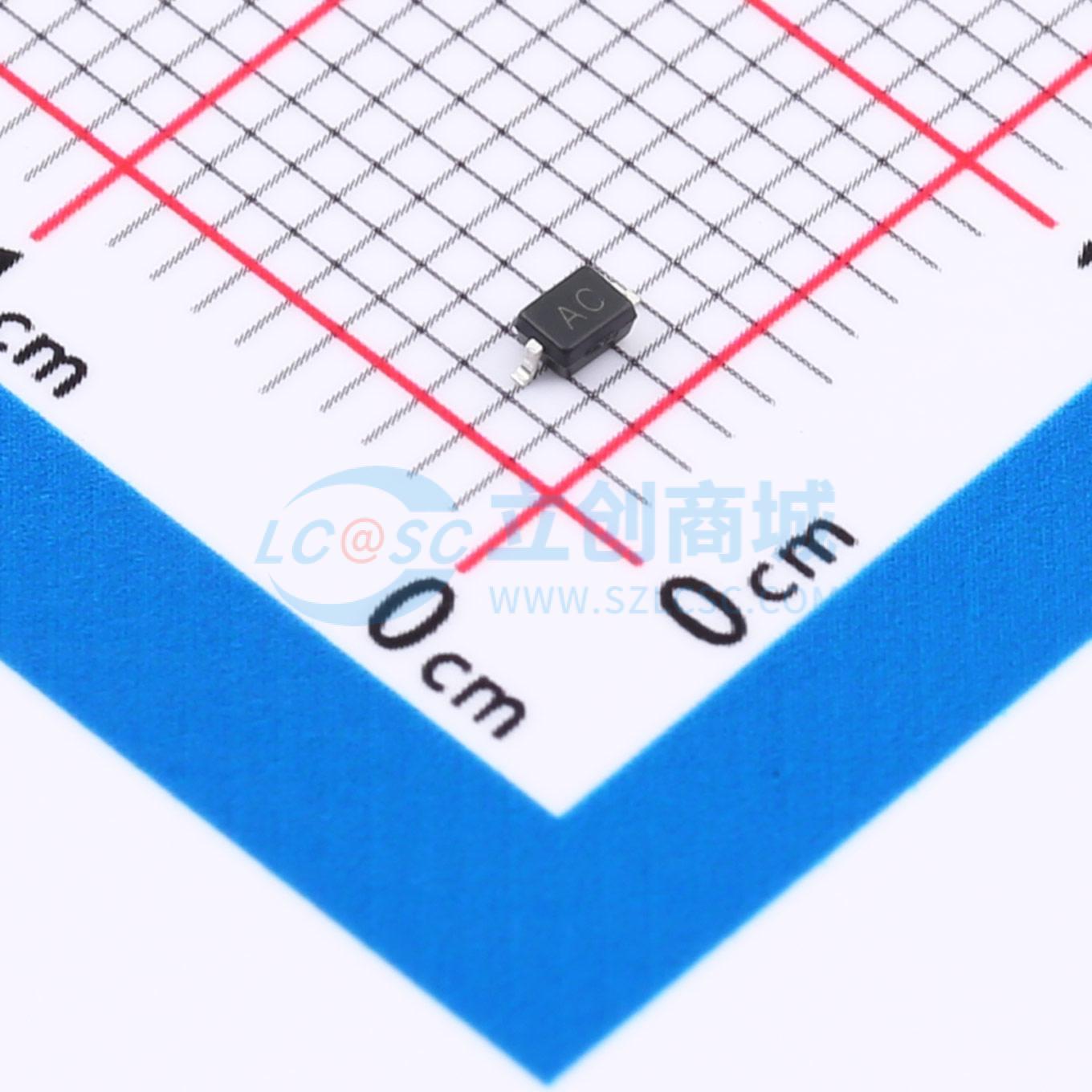

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T05LC-ES
双向ESD 5V截止 峰值浪涌电流：15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CDSOD323-T05LC-ES系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- CDSOD323-T05LC-ES
- 商品编号
- C41409315
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 15A | |
| 峰值脉冲功率(Ppp) | 400W | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
CDSOD323-T05LC-ES系列是超低电容瞬态电压抑制器阵列，旨在为便携式电子设备和智能手机等应用提供保护。该系列提供双向配置。在较高工作频率或较快边沿速率下，插入损耗和信号完整性是主要关注点。此系列在微型SOD-323封装中提供了超低电容和低漏电流。
商品特性
- 符合IEC 61000-4-2 4级ESD保护标准
- 接触放电保护等级：±30kV
- 空气放电保护等级：±30kV
- 符合IEC 61000-4-4 EFT保护标准，40A (5/50ns)
- 峰值脉冲功率：400W (8/20us)
- 符合RoHS标准
- 双向配置
- 超低典型电容：0.8pF
- 低钳位电压
- 可保护一路电源或I/O接口
应用领域
- USB 2.0/1.1接口
- GPIO
- 以太网10/100/1000 Mbps接口
- 音频接口
- 工业和服务机器人
