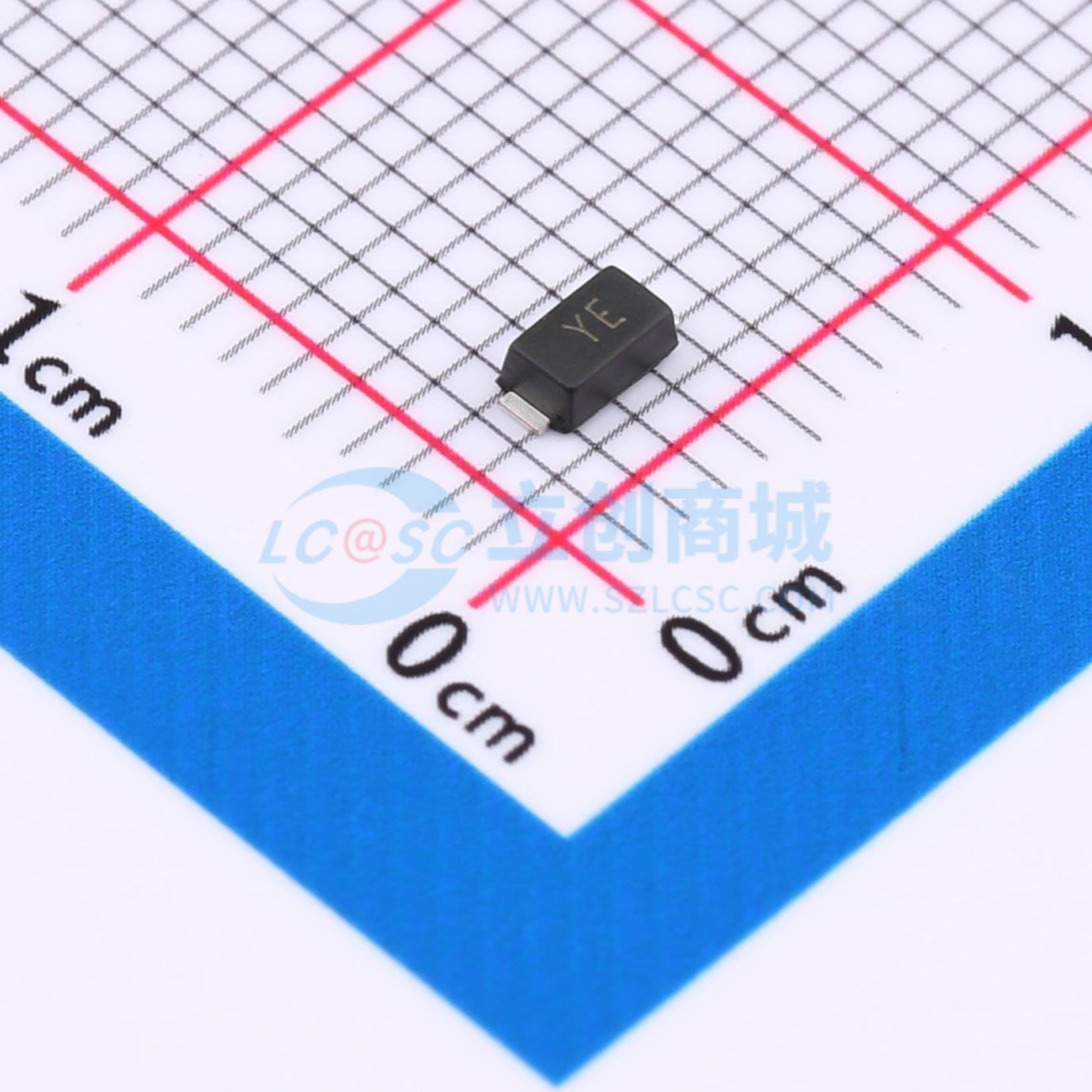

PTVS26VS1UR,115-ES实物图

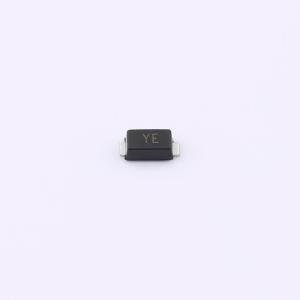

  • PTVS26VS1UR,115-ES商品缩略图

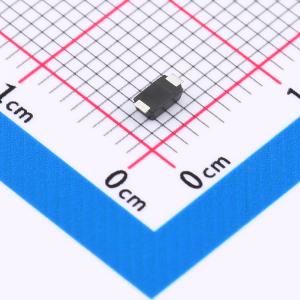

  • PTVS26VS1UR,115-ES商品缩略图
  • PTVS26VS1UR,115-ES商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PTVS26VS1UR,115-ES

双向TVS 26V截止 峰值浪涌电流：9.5A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
特性：适用于表面贴装应用，以优化电路板空间。 薄型封装。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 符合J-STD-020标准的MSL 1级。应用：个人数字助理（PDA）。 便携式仪器
品牌名称
ElecSuper(静芯)
商品型号
PTVS26VS1UR,115-ES
商品编号
C41409305
商品封装
SOD-123F​
包装方式
编带
商品毛重
0.0425克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)26V
钳位电压42.1V
峰值脉冲电流(Ipp)9.5A
峰值脉冲功率(Ppp)400W
属性参数值
击穿电压(VBR)31.9V
反向电流(Ir)1uA
通道数单路
工作温度-65℃~+150℃
类型TVS

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 低剖面封装
  • 内置应力消除结构
  • 玻璃钝化结
  • 优异的钳位能力
  • 符合J-STD-020标准，MSL等级1
  • 快速响应时间
  • 符合IEC 61000-4-2 (ESD) ±30KV (空气放电) 和 ±30KV (接触放电) 标准
  • 在10/1000μs波形、占空比0.01%条件下，具备400W峰值脉冲功率能力
  • 典型反向漏电流在10V以上时小于1μA
  • 塑料封装符合UL 94V-0阻燃等级
  • 支持高温焊接：端子处可承受260°C / 10秒

应用领域

  • 个人数字助理
  • 蜂窝电话及配件
  • 便携式设备
  • 便携式仪器
  • 手持设备与笔记本电脑
  • 数码相机
