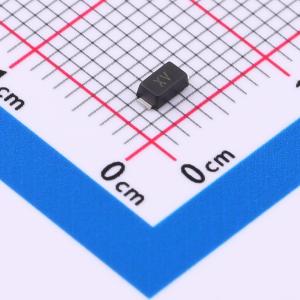

温馨提醒：图片仅供参考，商品以实物为准
PTVS20VS1UR,115-ES
双向TVS 20V截止 峰值浪涌电流：12.3A
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PTVS20VS1UR,115-ES
- 商品编号
- C41409303
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.0421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 12.3A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 24.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 优异的钳位能力
- 符合J-STD-020标准的MSL 1级湿度敏感等级
- 快速响应时间
- 符合IEC 61000-4-2标准，ESD空气放电保护±30KV
- 接触放电保护±30KV
- 在10/1000μs波形下具备400W峰值脉冲功率能力，重复频率（占空比）为0.01%
- 典型反向漏电流在10V以上时小于1μA
- 塑料封装符合UL 94V-0阻燃等级
- 耐高温焊接：端子可承受260℃/10秒的焊接温度
应用领域
- 个人数字助理
- 蜂窝手机及配件
- 便携式设备
- 便携式仪器
- 手持设备与笔记本电脑
- 数码相机
