（LXC连兴创）MCX弯头四脚公针板端
- 工业品
价格：￥3.03价格含税（税率13%）
10+￥2.9
- 品牌名称
- LXC(连兴创)
- 商品型号
- LXC5QL12.520240829005
- 商品编号
- C41384398
- 商品毛重
2克(g)
- 驻波比 1.2
- 颜色 镀金
购买数量
个
(100个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 板端 |
| 驻波比 | 1.2 |
| 颜色 | 镀金 |
| 材质 | 铜金 |
| 接口类型 | MCX内针 |
| 属性 | 参数值 |
|---|---|
| 端口数量 | 1 |
| 频率 | 3GHz |
| 射频系列 | MCX |
| 阻抗 | 50Ω |
| 工作温度 | -40-+85℃ |
商品详情
产品特点 FEATURES
1
接口规范：界面符合IEC 61169-36标准，保障接口兼容性，便于与符合该标准的设备或模块适配连接
2
电气性能优异：特性阻抗为50ohm，适配射频信号传输要求；频率范围覆盖DC-3GHz，可满足多场景射频信号传输需求；电压驻波比≤1.50，信号传输损耗小，传输效率高；抗电强度≥250V RMS（海平面条件下），绝缘性能可靠，保障使用安全；绝缘电阻≥1000MΩ，进一步提升绝缘可靠性；接触电阻低，中心导体间≤5mΩ、外导体间≤2.5mΩ，有效保障信号传输的稳定性与低损耗
3
机械性能可靠：机械耐久性≥500次，可满足多次插拔的使用需求，降低因频繁插拔导致的损坏风险；内导体间拔出力≥0.27N，连接稳固，不易因外力松脱，保障信号传输的持续性
4
材料与涂镀精良：外壳采用黄铜材质并镀金，兼具良好的导电性与抗氧化性，可有效减少接触电阻并延长使用寿命；绝缘子为聚四氟乙烯（PTFE），绝缘性能优异，能稳定隔离导体与外界；内导体采用铍青铜材质并镀金，导电性能佳且耐磨耐用，保障信号传输的低损耗与高可靠性
5
环境适应性强：工作温度范围为-40℃~+85℃，可适应严苛的高低温环境，适用于多种复杂工况下的射频信号传输场景
6

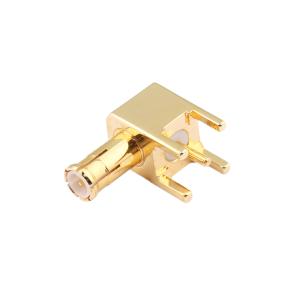

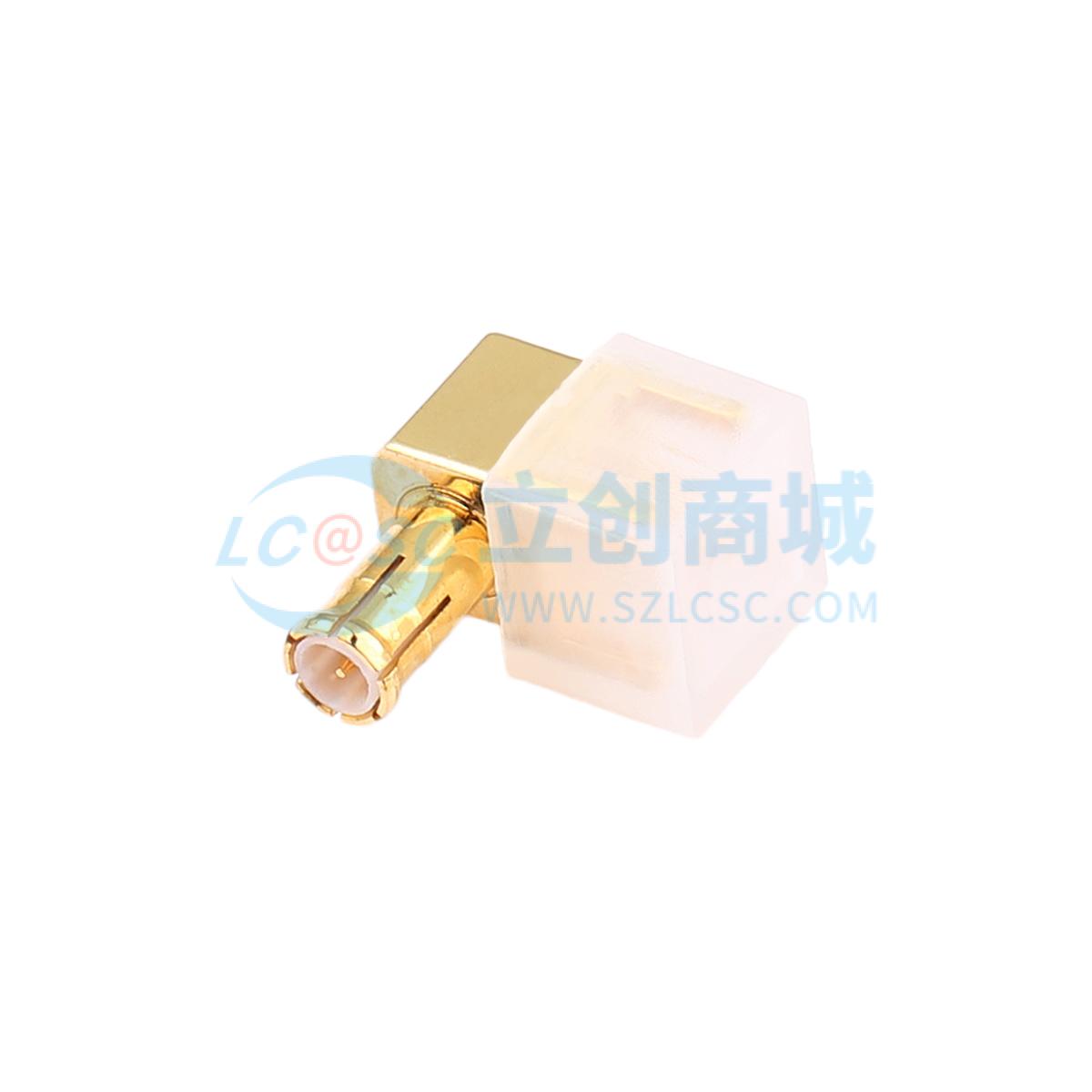

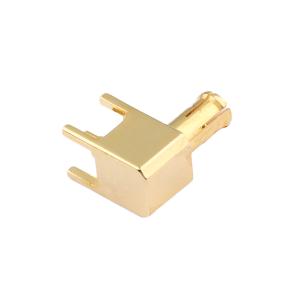

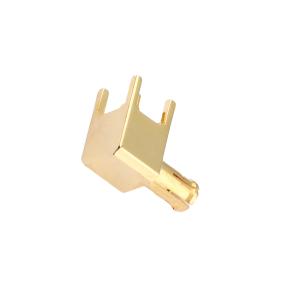

结构设计实用：采用MCX弯头四脚公针板端结构，适配板端射频连接场景，安装便捷且空间布局灵活，便于在板卡设计中优化空间利用
使用场景 APPLICATIONS
1
通信设备领域：适用于无线基站、路由器、射频收发模块、卫星通信设备等的板端射频信号传输连接，保障无线通信信号的稳定传输，提升通信设备的射频性能
2
测试测量行业：作为频谱分析仪、网络分析仪、信号发生器等测试仪器与被测射频设备/模块的连接部件，用于射频参数的精准测试，确保测试数据的准确性与可靠性
3
电子设备研发生产：在射频电路设计、原型机开发、批量生产过程中，用于板端射频连接，确保射频模块与主板间信号传输的可靠性，助力电子设备的研发与生产效率提升
4
射频系统集成：如射频子系统、微波组件、雷达前端等的板端集成连接，满足系统内射频信号的高效传输需求，保障射频系统的整体性能
注意事项 PRECAUTIONS
1
安装操作：焊接或安装时需严格对准引脚，确保针脚与焊盘/连接部位精准配合，避免虚焊、错焊或损坏针脚，影响电气连接性能；建议使用合适的焊接工具与工艺，控制焊接温度与时间，防止高温损坏连接器
2
环境温度：使用环境温度需严格控制在-40℃~+85℃范围内，避免超出此范围导致材料性能变化（如塑料件变形、金属件热胀冷缩异常）或电气参数偏移，影响连接器正常工作
3
电压与电流：使用时需确保工作电压不超过抗电强度要求（≤250V RMS，海平面条件下），避免过压损坏绝缘层或导体；同时关注电流负载，防止因过流导致接触电阻增大、导体过热甚至烧毁
4
清洁与维护：定期检查连接部位，保持清洁，避免灰尘、油污、氧化层等堆积，防止接触电阻升高；若发现镀层磨损、针脚变形、绝缘件损坏等情况，应及时更换连接器，避免影响信号传输
5
插拔操作：插拔时需注意力度均匀，避免过度用力、倾斜或暴力插拔，以保障机械耐久性（≥500次插拔寿命），防止针脚、外壳或绝缘件损坏；建议使用辅助工具（如插拔器）进行操作，提升插拔的稳定性与规范性
6
存储与运输：存储时应置于干燥、洁净、温度（-40℃~+85℃）与湿度适宜的环境，避免与腐蚀性物质（如酸碱、盐雾）接触；运输过程中需做好防护，防止碰撞、挤压导致结构变形或材料损坏
