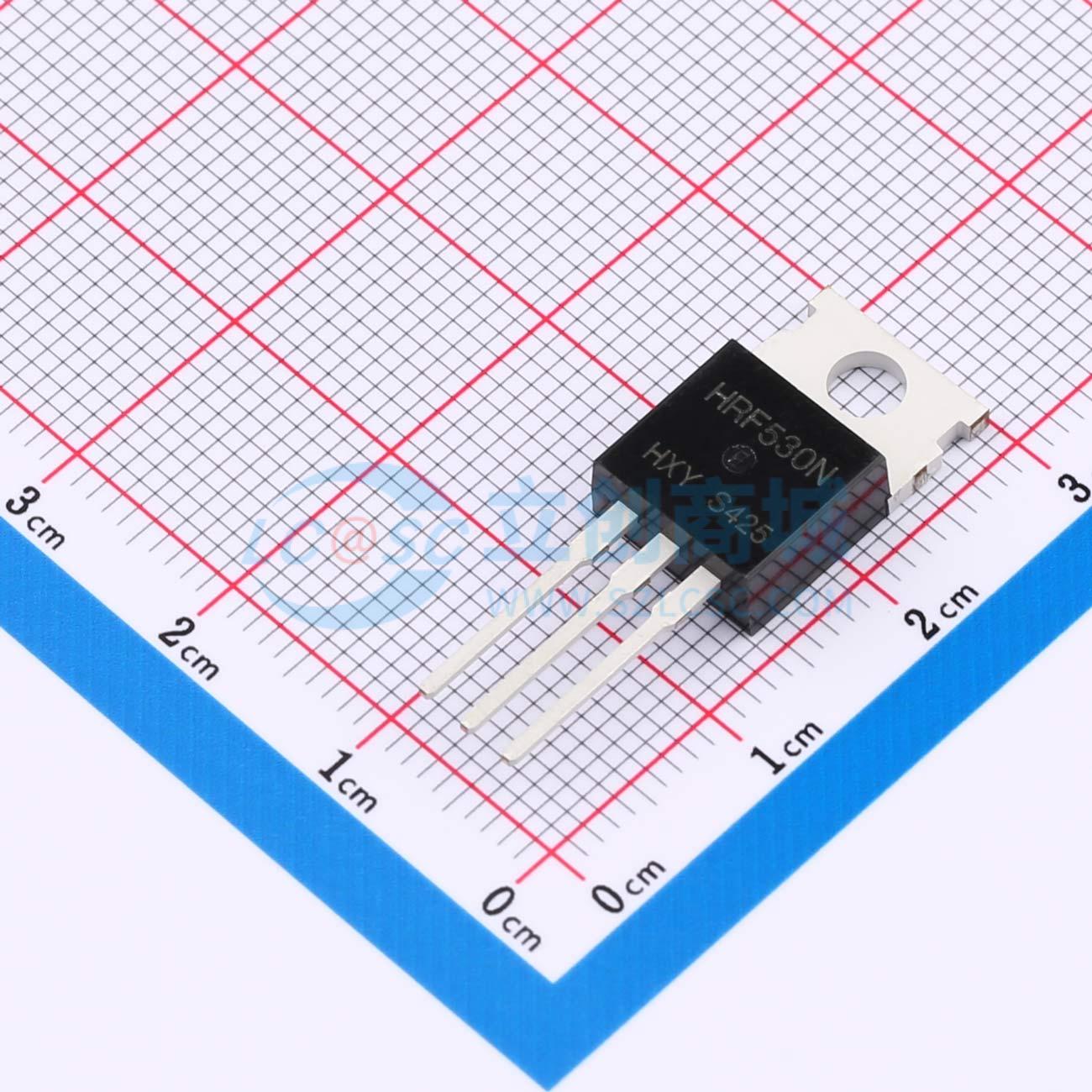

HIRF530NPBF实物图

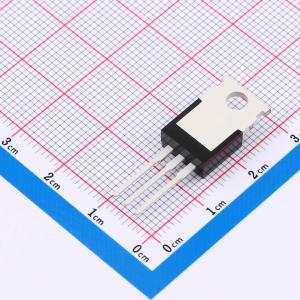

  • HIRF530NPBF商品缩略图
  • HIRF530NPBF商品缩略图
  • HIRF530NPBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HIRF530NPBF

1个N沟道 耐压:100V 电流:17A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这款N沟道场效应管(MOSFET)具有稳定的电气特性,其最大漏源电流(ID)为17安培,能够在高频率和高速切换的应用中保持良好的性能。在10伏特的测试条件下,导通电阻(RDSON)仅为80毫欧姆,有助于减少能量损耗。器件的最大漏源电压(VDSS)为100伏特,表明它可以安全地工作在较高的电压环境下。栅源电压(VGS)的最大额定值为20伏特,便于驱动控制。此MOSFET适用于消费电子设备中的电源转换和负载开关等场合,如个人电子装置及家用电器的电路保护与效率提升。
商品型号
HIRF530NPBF
商品编号
C41381869
商品封装
TO-220C​
包装方式
管装
商品毛重
2.836735克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)17A
导通电阻(RDS(on))120mΩ@10V
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)53nC@10V
输入电容(Ciss)1.331nF@25V
反向传输电容(Crss)88pF@25V
工作温度-55℃~+150℃
类型N沟道

数据手册PDF

优惠活动

  • 8.8

    购买数量

    (50个/管,最小起订量 5 个)
    起订量:5 个50个/管

    总价金额:

    0.00

    近期成交5
