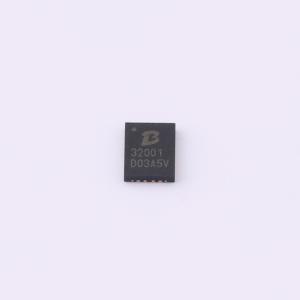

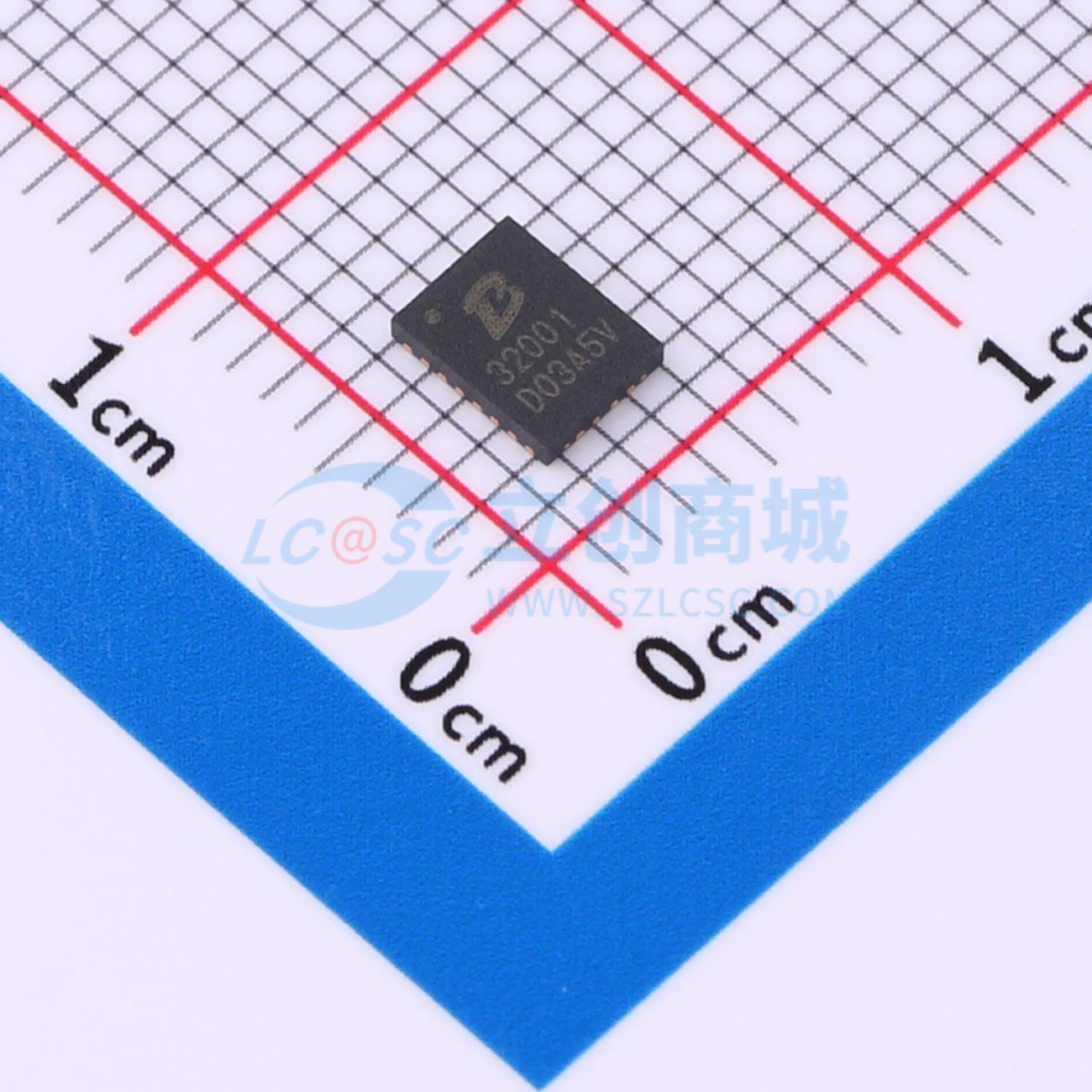

PL32001

PL32001是一款24V同步升压转换器，内置用于负载断开的栅极驱动器。PL32001集成了两个低导通电阻功率FET：一个18mΩ的开关FET和一个18mΩ的整流FET。 PL32001采用自适应恒定关断时间峰值电流模式控制。PL32001具有一项内部特性，有助于提高轻载效率。当输出电流较低时，PL32001将进入DCM模式。 PL32001的可配置特性包括可编程逐周期电流限制、可编程开关频率功能和模式选择功能。 PL32001在关断时可将输出与输入侧隔离。一旦输出短路，它将进入打嗝模式以降低热应力，并在短路情况解除后自动恢复。此外，PL32001还具备过压保护（OVP）和热保护功能，以避免故障运行。 PL32001采用3.5mm x 4.5mm 20引脚QFNWB封装，具有增强的散热性能。 PL32001是一款同步升压转换器，设计用于提供高达15A的开关峰值电流和高达20V的输出电压。 PL32001具有模式选择功能。当MODE引脚悬空时，PL32001进入USM模式。当MODE引脚连接到VCC时，PL32001进入CCM模式。当MODE引脚接地时，PL32001进入DCM模式。 PL32001使用最少的输出电容即可提供出色的线路和负载瞬态响应。外部环路补偿为使用更广泛的电感和输出电容组合提供了灵活性。PL32001支持33kHz至2.2MHz的可调开关频率。该器件实现了可编程逐周期电流限制，以在升压操作阶段保护器件免受过载影响。如果输出电流进一步增加并超过短路电流阈值，或者输出电压降至短路阈值以下，PL32001将触发打嗝短路保护。并且一旦短路情况解除，该器件将自动恢复。此外，PL32001为外部FET提供栅极驱动器，以便在关断时将输出与输入隔离。

• 输入电压范围：2.7V至24V
• 输出电压范围：4.5V至24V
• 效率高达91%：VIN = 3.3V，VBUS = 12V，IOUT = 1.5A
• 集成两个18mΩ FET
• 可调开关频率高达2.2MHz
• 可编程逐周期电流限制高达15A
• 带负载断开驱动的打嗝短路保护
• 轻载时DCM或USM运行
• 输入欠压锁定
• 固定25.2V输出过压保护
• 过温保护

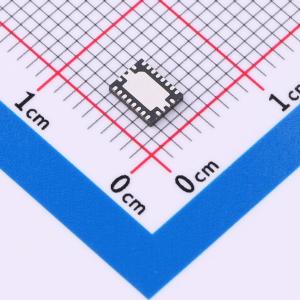

• QFNWB3.5*4.5-20L封装

• 便携式POS终端
• 蓝牙音箱
• 电子烟
• 雷电接口
• USB Type-C功率传输
