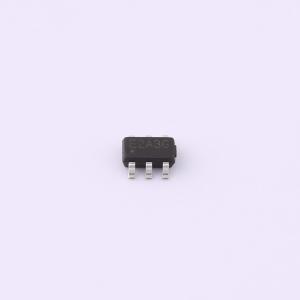

温馨提醒：图片仅供参考，商品以实物为准
PL33011
24V 1A 单片升压开关稳压器
- 描述
- PL33011是一款高效、电流模式控制的升压DC-DC稳压器,内置80mΩ N沟道MOSFET。输入电压范围为1.4V至6.5V,输出电压范围为3.3V至24V,固定650kHz开关频率。具备轻载脉冲跳跃模式、内部软启动电路和过温保护功能。采用SOT23-6封装。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL33011
- 商品编号
- C41381877
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.4V~6.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PL33011是一款24V、1A限流集成开关升压转换器。为提高线路和负载瞬态期间的性能，该器件采用恒频电流模式控制，可减少输出电容并简化外部频率补偿设计。
商品特性
- 4A限流集成开关
- 1.4V至6.5V电源电压范围，最大输出电压3.3V至24V
- 集成80mΩ N沟道MOSFET开关
- 固定650KHz开关频率
- 内部软启动可限制启动时的浪涌电流
- 内部补偿可节省外部元件
- 输出过压保护
- 过温保护
- 峰值电流模式控制
- 轻载时采用脉冲跳跃模式以提高轻载效率
- SOT23-6封装
- 固定650KHz开关频率和内部补偿可减少外部元件数量并节省PCB空间
- 内置内部软启动电路可将启动时的浪涌电流降至最低
- 具备轻载脉冲跳跃模式，可降低轻载时从输入电源到系统的功率损耗
- 逐周期电流限制可在过载条件下保护IC
应用领域
- 充电器
- 手持设备
- 便携式产品
