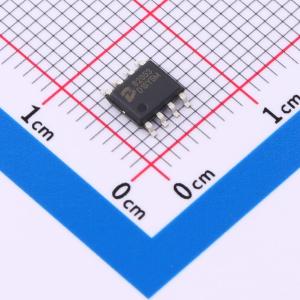

温馨提醒：图片仅供参考，商品以实物为准

PL82053

40V 3.5A 单片降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL82053是一款40V、3.5A的单片降压开关稳压器,具有宽输入电压范围（4.6V至33V）,固定450kHz开关频率,集成高侧和低侧MOSFET开关,支持脉冲跳跃模式以提高轻载效率,具备过流保护、过压保护、短路保护和过温保护功能。
品牌名称: POWLICON(宝砾微)
商品型号: PL82053
商品编号: C41381879
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1165克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

PL82053是一款单片同步降压稳压器，工作输入电压范围宽，为4.6至33V。采用带内部斜率补偿的电流模式控制，以减少元件数量。PL82053还具备轻载脉冲跳跃模式，可在轻载时降低从输入电源到系统的功率损耗。引入了扩频频率操作以降低EMI。带频率折返的逐周期电流限制可在过载条件下保护IC。 PL82053是一款40V、3.5A的降压转换器，集成了N沟道MOSFET。为提高线路和负载瞬态期间的性能，该器件采用恒定频率电流模式控制，可减少输出电容并简化外部频率补偿设计。当VIN等于4.6V时，PL82053开始切换。集成高端MOSFET的偏置电压由BST至SW引脚之间的外部电容提供。自举电容电压由欠压锁定（UVLO）电路监控，当电压降至典型预设阈值2.1V以下时，将关闭高端MOSFET。为提高轻载条件下的效率，PL82053进入特殊的脉冲跳跃模式。频率折返可在启动和过流条件下降低开关频率，以帮助控制电感电流。热关断功能可在故障条件下提供额外保护。

商品特性

3.5A连续输出电流能力
高达98%的占空比
4.6V至33V宽工作输入范围
集成40V、80mΩ高端和40V、50mΩ低端功率MOSFET开关
高达97%的效率
外部软启动可限制开启时的浪涌电流
固定450KHz开关频率
针对不同应用的外部补偿
脉冲跳跃模式以实现高光负载效率
频率抖动以缓解EMI问题
峰值电流模式控制
逐周期过流保护
输入过压保护
输出过压保护
输出短路保护
过温保护
采用ESOP8封装

应用领域

9V、12V和24V分布式电源系统
消费类应用，如家用电器、机顶盒、CPE设备、液晶显示器、外设和电池充电器
工业和汽车娱乐电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.6V~33V
	输出电压	-
	输出电流	3.5A
	开关频率	450kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
