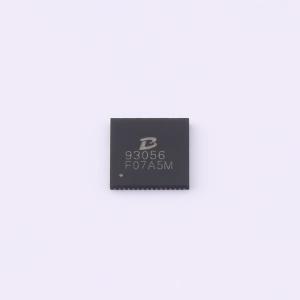

PL93056

集成了快充全协议的、高效率的、带充电管理的同步双向升降压SOC。是一个针对type-C PD快充应用而设计的、功能丰富的、使用灵活的升降压转换器平台。可以被设置成降压充电、升压充电以及升降压充电几种模式。集成了IC接口，可方便与外部系统通信。通过IC可将电池电压、BUS电压、电池电流、BUS电流及各端口的电压电流信息传送到外部系统。同时，内部集成了耐高压的CC1/CC2、DP/DM USB通信协议接口。搭配普通的MCU就可为各种快充应用提供完整、强大、灵活的升降压快充方案。 在充电模式，可通过升压、降压及升降压有效的给电池充电。支持涓流、恒流、恒压的充电管理。充电电流和电压都可以通过两个12-bit寄存器来控制。 集成C接口，通过读写寄存器用户可方便的控制系统进入充电或放电模式，设置充电电流、充满电压、输出电压以及输出恒流点。通过IC接口可以监控USB端口的状态，并控制端口NMOS的导通和关闭。同时用户也可以通过读状态寄存器来监控DC-DC的状态，甚至监控整个系统的工作情况。 提供VMON引脚。MCU可以通过该引脚直接实时读取VBUS、IBUS、VBAT、IBAT以及各端口的电压、电流信息。以简化系统设计和降低BOM成本。 为确保系统在任何工作条件下的安全，集成了欠压保护、过压保护、过流保护、短路保护、以及温度保护等功能。

• 双向升降压充放电功能，同时支持PD3.0, QC3.0, AFC, SCP, FCP, BC1.2等协议
• 支持PD3.0协议的双角色转换
• 内置充电管理功能，包括涓流、恒流、恒压、充满停止及复充
• VBUS/VBAT电压范围最高可到24V
• 集成一个8mR的H桥
• 集成A口和C口的插拔检测功能
• 集成端口的过流、过压保护功能
• 支持1 - 4串锂电充电管理
• 支持4.2V和3.5V的充满电压且可调
• 开关频率可选150KHz或300KHz
• 内置自适应充电功能，通过写寄存器可动态调整VINREG电压适应不同功率的适配器
• 内置12-bit DAC可确保电流以10mA的步径设置
• 内置12-bit DAC可确保输出电压比5mV的步径设置
• 内置电荷泵实现端口使用NMOS关断输出
• 外部可通过VMON引脚检测电池端、BUS端以及各个端口端的电压和电流等信息
• 集成DC - DC转换器的各种保护功能
• 当BUS电压与电池电压接近时，可设置直通
• 内置I²C接口与外部系统通信
• 集成3.3V/50mA LDO

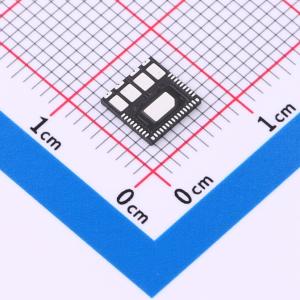

• QFN6x6 - 42封装

• 移动电源
• 充电宝
• 电动工具充电器
