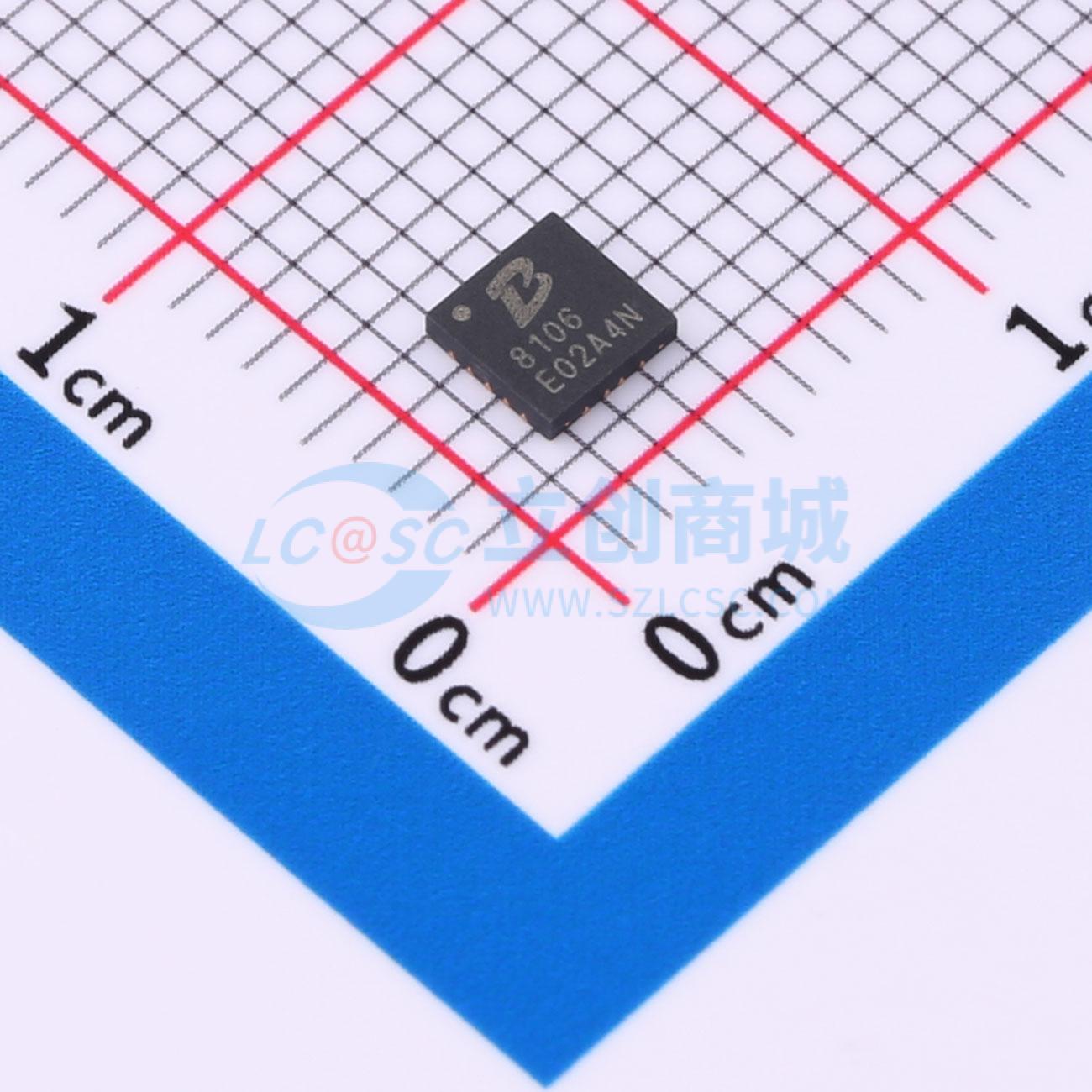

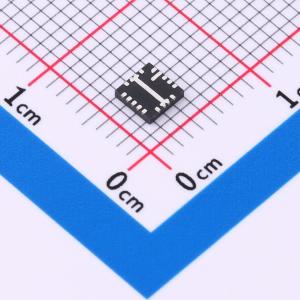

PL8106

采用热增强型3.5mm * 3.5mm QFN封装的PL8106是一款功能齐全的17V、6A同步降压转换器，通过高效率以及集成高端和低端MOSFET，针对小型设计进行了优化。通过电流模式控制（可减少元件数量）以及选择高开关频率（减小电感器占位面积），进一步节省了空间。 输出电压启动斜坡由SS/TR引脚控制，该引脚允许其作为独立电源运行或在跟踪情况下运行。通过正确配置使能引脚和开漏电源正常引脚，也可以实现电源排序。 高端引脚的逐周期电流限制可在过载情况下保护器件，而低端源电流限制可防止电流失控，进一步增强了保护功能。还有一个低端灌电流限制，可关断低端MOSFET，以防止过大的反向电流。当管芯温度过高时，热关断功能会禁用该器件。 该器件是一款17V、6A同步降压（buck）转换器，集成了两个n沟道MOSFET。为了改善线路和负载瞬态期间的性能，该器件采用了恒定频率峰值电流模式控制，这也简化了外部频率补偿。200kHz至1600kHz的宽开关频率范围，在选择输出滤波元件时可实现效率和尺寸的优化。开关频率可通过RT引脚连接到地的电阻进行调节。该器件还具有一个由RT引脚控制的内部锁相环（PLL），可用于将开关周期与外部系统时钟的下降沿同步。 该器件专为向预偏置负载安全单调启动而设计。默认启动时，VIN通常为4.5V。EN引脚可通过两个外部电阻调节欠压锁定（UVLO）时的输入电压。当器件禁用时，电源电流通常小于0.1μA。 该器件具有一个带迟滞的电源正常比较器（PGOOD），通过FB引脚监控输出电压。PGOOD引脚是一个开漏MOSFET，当FB引脚电压低于参考电压Vref的91%或高于109%时，该引脚被拉低；当FB引脚电压为Vref的94%至106%时，该引脚置高。 该器件具备输出过压、过载和热故障保护功能。该器件利用过压电路电源正常比较器，将过大的输出过压瞬变降至最低。当过压比较器激活时，高端MOSFET会关断，并在FB引脚电压低于Vref的106%之前保持关断状态。该器件同时实现了高端MOSFET过载保护和双向低端MOSFET过载保护，有助于控制电感电流并避免电流失控。如果结温高于热关断触发点，器件将关断。当结温通常降至热关断触发点以下10℃时，器件会在软启动电路的控制下自动重启。

• 集成20mΩ/10mΩ MOSFET，电源轨：PVIN为2.5V至20V
• 200kHz至1.6MHz开关频率
• 可与外部时钟同步
• 0.8V ±1%电压基准（全温度范围）
• 低至1μA的关断静态电流
• 向预偏置输出单调启动
• -40℃至150℃工作结温范围
• 可调软启动/电源排序
• 用于欠压和过压的电源正常输出监控
• 可调输入欠压锁定
• QFNFC 3.5 * 3.5 - 15L封装

• 高密度分布式电源系统
• 高性能负载点稳压
• 宽带、网络和光通信基础设施
