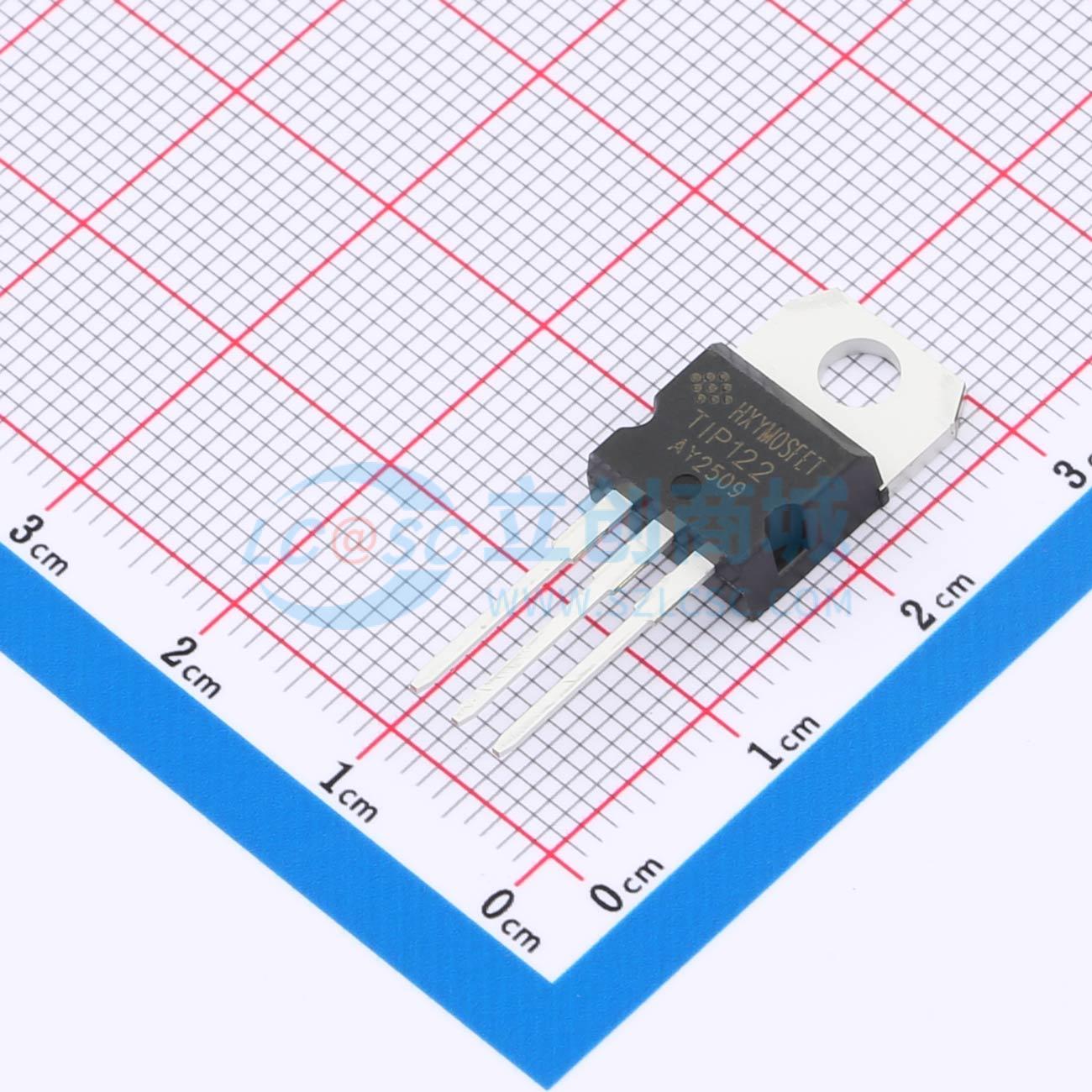

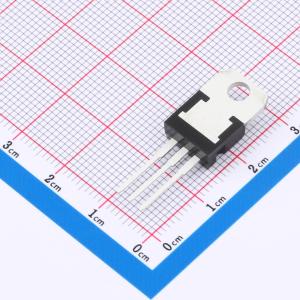

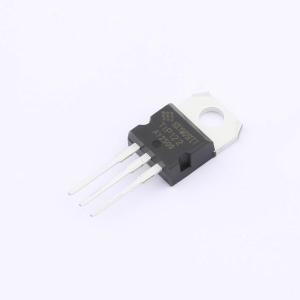

TIP122
NPN 电流:5A 电压:100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款NPN型三极管（BJT）的最大集电极电流IC为5A，适用于中等电流需求的应用。其VCEO（集电极-发射极击穿电压）为100V，能够在较高电压条件下稳定工作。在3A集电极电流和3V电压条件下，该三极管的HFE（电流增益）范围为1K至12K，提供了稳定的电流放大性能。此元件适用于多种电子设备中的信号放大与开关应用，如消费电子产品的电路设计。
- 商品型号
- TIP122
- 商品编号
- C41381874
- 商品封装
- TO-220S
- 包装方式
- 管装
- 商品毛重
- 2.646465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | - | |
| 集射极击穿电压(Vceo) | 100V | |
| 集电极电流(Ic) | 5A | |
| 耗散功率(Pd) | 65W | |
| 集电极截止电流(Icbo) | 200uA | |
| 集射极饱和电压(VCE(sat)) | 2V；4V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 1000 | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | - | |
| 基极-发射极导通电压(VBE(on)) | 2.5V | |
| 工作温度 | - |
商品特性
- 低集电极 - 发射极饱和电压
- 互补PNP晶体管
应用领域
- 快速电子开关
- 无感电阻器
