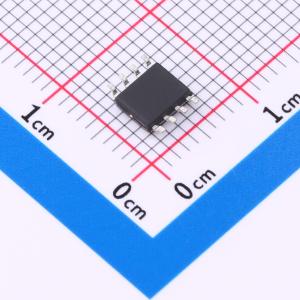

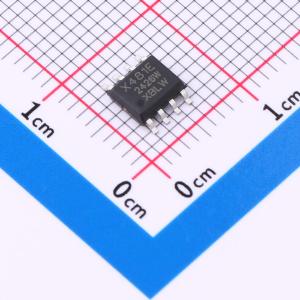

温馨提醒：图片仅供参考，商品以实物为准

MAX481EDTR(XBLW)

XBLW MAX481 10 Mbps通信收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX481是3V至5.5V电源供电，±15kV抗静电慢限差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分包含一个驱动器和一个接收器，设计用于在扩展共模范围(-7V至12V)内的数据传输。它可以有效地以高达10Mbps的高速率传输数据。
品牌名称: XBLW(芯伯乐)
商品型号: MAX481EDTR(XBLW)
商品编号: C41369525
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2962克(g)

商品参数

商品概述

MAX481是一款采用3V至5.5V电源供电、具备±15kV防静电功能的慢速率差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分包含一个驱动器和一个接收器，专为在扩展共模范围（-7V至12V）内进行数据传输而设计。它能够以高达10Mbps的高速有效传输数据。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。接收器输入具备故障保护功能，当输入处于开路、短路和关断但未驱动状态时，可确保输出逻辑高电平。这两个组件均具备上电/关断模式，无故障的驱动器输出允许收发器实时接入或移除总线。CMOS设计旨在大幅节省功耗，同时不牺牲过载或ESD防护能力。通常情况下，工作时静态电流仅为300μA，关断模式下为1μA。 MAX481系列还具备增强的ESD保护功能。采用IEC61000 - 4 - 2气隙放电时，所有发射器输出和接收器输入可承受±15kV的静电放电；采用HBM时，保护等级可达±15kV；采用IEC61000 - 4 - 2接触放电保护时，保护等级可达±8kV。

商品特性

高通信速率，3.0V~5.5V电源供电
10Mbps
高ESD保护
低功耗，关断模式下低至1μA
输入电压范围：-7V至12V（共模）
总线连接最多可达128个节点
热关断保护功能
驱动器过载保护功能
全面的故障保护（开路、短路等）

应用领域

电力通信
集成数字网络
工业控制局域网
电力测量（智能电表）
工厂自动化与控制

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	300uA
	通讯模式	半双工
