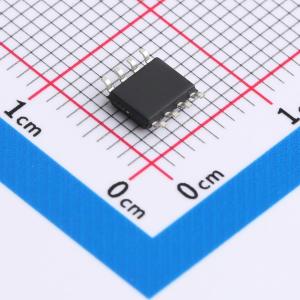

温馨提醒：图片仅供参考，商品以实物为准
MAX485EDTR(XBLW)
XBLW MAX485 10 Mbps通信收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX485是3V至5.5V电源供电，±15kV抗静电慢限差分收发器，适用于半双工应用。每个部分包含一个驱动器和一个接收器，设计用于在扩展共模范围(-7V至+12V)内进行数据传输。它可以以高达10Mbps的高速率有效传输数据。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MAX485EDTR(XBLW)
- 商品编号
- C41369524
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 300uA | |
| 通讯模式 | 半双工 |
商品概述
MAX485是一款采用3V至5.5V电源供电、具备±15kV防静电能力的慢速限幅差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分都包含一个驱动器和一个接收器，专为在扩展共模范围（-7V至+12V）内进行数据传输而设计。它能够以高达10Mbps的高速有效传输数据。 驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路会使驱动器输出进入高阻抗状态。接收（Rx）输入具备故障保护功能，当输入处于开路、短路和关断但未驱动状态时，可确保输出逻辑高电平。 这两个组件均具备上电/断电模式，无故障的驱动器输出允许收发器实时插入或从总线移除。CMOS设计旨在大幅节省功耗，同时不牺牲过载或ESD防护能力。通常情况下，工作时静态电流仅为300μA，关断模式下仅为1μA。
商品特性
- 高通信速率，3.0V ~ 5.5V电源供电时可达10Mbps
- 高ESD防护
- 低功耗，关断模式下低至1μA
- 输入电压范围：-7V至+12V（共模）
- 总线连接最多可达256个节点
- 热关断保护功能
- 驱动器过载保护功能
- 全面故障保护（开路、短路等）
应用领域
- 电力通信
- 集成数字网络
- 工业控制局域网
- 电力测量（智能电表）
- 工厂自动化与控制
