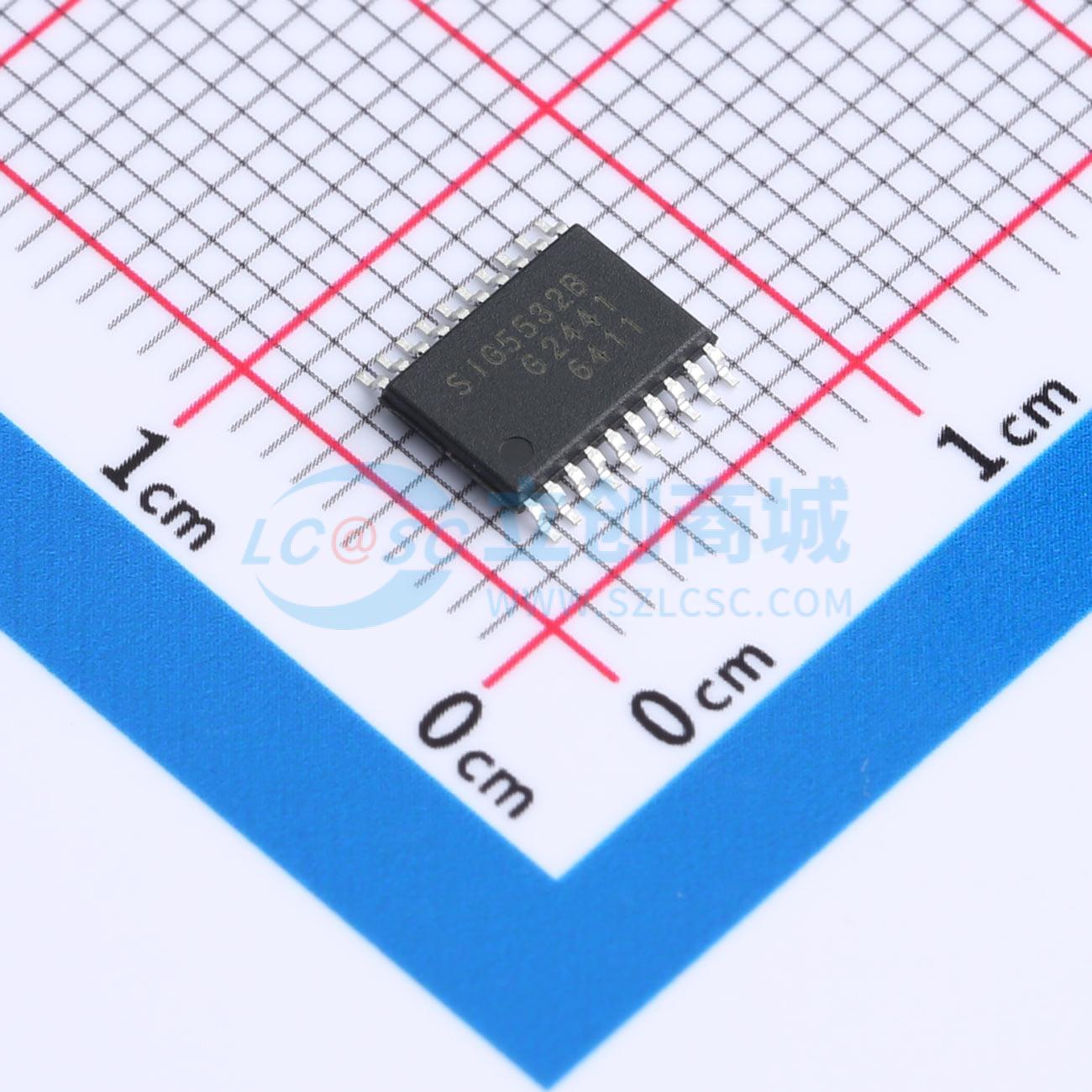

温馨提醒：图片仅供参考，商品以实物为准

SIG5532B-ITSP20-RL

带可编程增益放大器（PGA）和基准源的32bit Σ-Δ型模数转换器（ADC）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低噪声、低漂移、高分辨率32位模数转换器(ADC)，内置可编程增益放大器(PGA)和参考源，提供高精度测量解决方案
品牌名称: Signal Micro(信格勒)
商品型号: SIG5532B-ITSP20-RL
商品编号: C41367339
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.26825克(g)

商品参数

	属性	参数值
	时钟频率(fc)	1MHz~5MHz；4.9152MHz
	基准电压源	内置；外置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	1.875Hz；3.84kHz
	静态电流	5.6mA

商品概述

SIG5532B/34B是一款低噪声、低漂移、高分辨率的32位模数转换器（ADC），集成了可编程增益放大器（PGA），可为桥式传感器、热电偶和电阻式温度传感器（RTD）提供高精度测量解决方案。该器件包含一个低噪声PGA，增益可选1、2、4、8、16、32和64，一个Δ-Σ调制器和一个可编程SINC3/SINC1数字滤波器。片上集成了一个低漂移的2.5V基准源，用于精确测量。该器件的输出数据速率可配置为1.875、3.75、7.5、15、30、60、120、240、480、960、1920和3840SPS。该器件具备通道序列器功能，可自动测量差分输入。模拟输入端提供了烧断电流源，用于传感器连接诊断。提供了失调和增益校准寄存器，可通过校准命令或直接写入寄存器来校准ADC误差或整个系统的误差。采用SPI兼容接口进行设备配置，并提供奇偶校验以确保数据完整性。片上振荡器、外部时钟或外部晶体均可作为该器件的时钟源。该器件可使用±2.375V至±2.625V的双极性模拟电源，或4.75V至5.25V的单极性模拟电源。 SIG5532B采用20引脚TSSOP封装，SIG5534B采用24引脚TSSOP封装。这些器件在-40℃至+125℃的温度范围内完全符合规格要求。

商品特性

可编程增益：1/2/4/8/16/32/64
可选数据速率：1.875至3840SPS
均方根噪声：7.5SPS时为11nV（增益 = 64）
7.5SPS时无噪声位数为22.8位（增益 = 1）
失调漂移：5nV/℃（增益 = 64）
增益漂移：0.5ppm/℃
2.5V内部基准源，漂移为5ppm/℃
积分非线性：3ppm
内部或外部时钟
自动通道序列器
烧断电流源
低端电源开关
奇偶校验
电源：AVDD：4.75V至5.25V或±2.5V；DVDD：2.7V至5.25V
电流：6.0mA
封装：20/24引脚TSSOP

应用领域

称重秤
应变计
压力传感器
温度测量
工业过程控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	32位
	采样率	1.875Hz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
	时钟/振荡器	内置；外置
