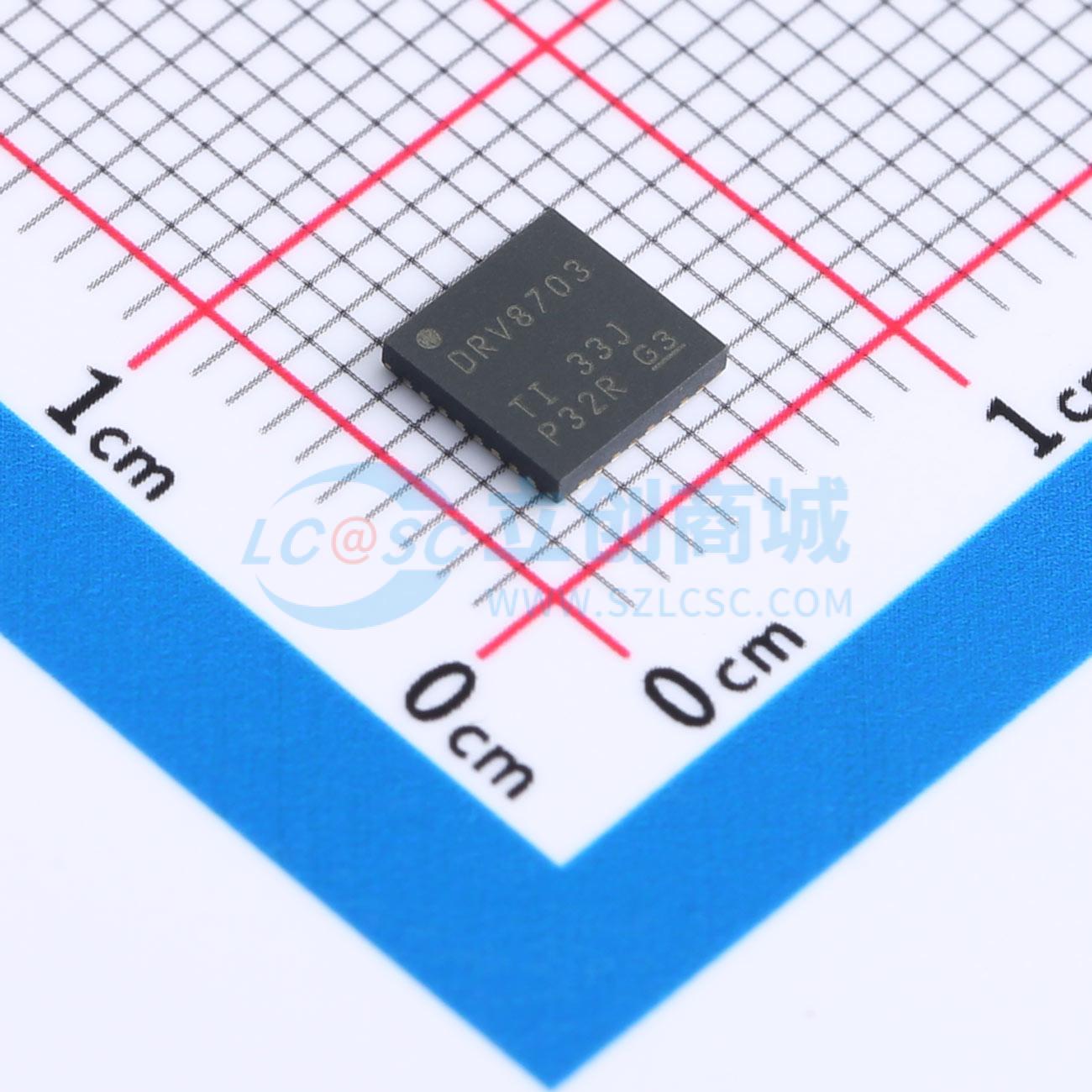

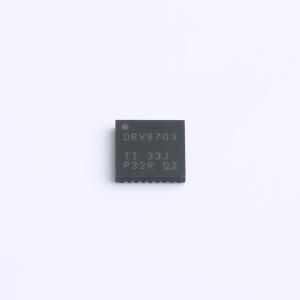

温馨提醒：图片仅供参考，商品以实物为准
DRV8703QRHBTQ1
有刷直流电机驱动芯片 45V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8703-Q1 具有 SPI 控制功能的汽车类 47V H 桥智能栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8703QRHBTQ1
- 商品编号
- C3681164
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 工作电压 | 5.5V~45V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.5V~5.25V | |
| 输入低电平(VIL) | 0V~800mV | |
| 静态电流(Iq) | 14uA |
商品概述
DRV870x-Q1器件是一款小型单通道H桥栅极驱动器，它使用四个外部N通道MOSFET，旨在驱动一个双向刷式直流电机。 PH/EN、独立H桥或PWM接口允许轻松连接到控制器电路。内部传感放大器提供可调的电流控制。集成的电荷泵可提供100%占空比支持，而且可用于驱动外部反向电池开关。 独立半桥模式支持半桥共享，能够以具有成本效益的方式顺序控制多个直流电机。这款栅极驱动器内置有相应的电路，能够使用关断时间固定的PWM电流斩波来调节绕组电流。 DRV870x-Q1器件采用了智能栅极驱动技术，因此无需任何外部栅极组件（电阻器和齐纳二极管），同时可为外部FET提供保护。智能栅极驱动架构可优化死区时间以避免出现任何击穿问题，在通过可编程压摆率控制技术降低电磁干扰(EMI)方面带来了灵活性，而且可防止任何栅极短路问题。此外，该架构中还包括主动和被动下拉特性，可防止任何dv/dt栅极导通。
商品特性
- 符合面向汽车应用的应用器件温度等级1：环境工作温度范围为至 +125°C
- 单通道H桥栅极驱动器，驱动四个外部N沟道MOSFET
- 支持100%脉宽调制(PWM)占空比工作
- 电源电压范围：5.5V至45V
- 三个控制接口选项：PH/EN、独立H桥和PWM
- 用于配置的串行接口(DRV8703-Q1)
- 智能栅极驱动架构，可调压摆率控制
- 每个H桥独立控制
- 支持1.8V、3.3V和5V逻辑输入
- 电流分流放大器
- 集成PWM电流调节功能
- 低功耗睡眠模式
- 保护特性：电源欠压锁定(UVLO)、电荷泵欠压(CPUV)锁定、过流保护(OCP)、栅极驱动器故障(GDF)、热关断(TSD)、监视器计时器(DRV8703-Q1)、故障调节输出(nFAULT)
应用领域
- 电动车窗升降器
- 天窗
- 座椅
- 滑动门
- 后备箱和尾门
- 继电器更换应用
- 刷式直流泵
