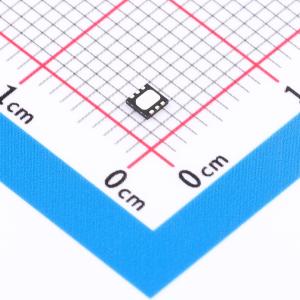

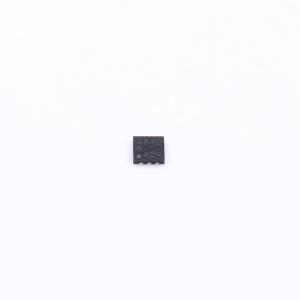

温馨提醒：图片仅供参考，商品以实物为准
NJW4832KH1-B-TE3
1通道高端开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单高端开关，可提供0.2A电流。Pch MOS FET内置有源钳位电路、过流和热关断功能。可直接输入逻辑信号（3V/5V）。特别适用于各种PNP型传感器输出模块。FLT逻辑有两种版本：高电平有效（A版本）和低电平有效（B版本）。
- 品牌名称
- Nisshinbo
- 商品型号
- NJW4832KH1-B-TE3
- 商品编号
- C3655699
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 工作电压 | 4.6V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 200mA | |
| 导通电阻 | 750mΩ | |
| 功能特性 | 过温保护；过流保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
NJW4832是一款单通道高端开关，可提供0.2A电流。P沟道MOS FET内置有源钳位电路、过流保护和热关断功能。可直接输入逻辑信号（3V/5V）。尤其适用于PNP型的各类传感器输出模块。FLT逻辑有两种版本：高电平有效（A版）和低电平有效（B版）。此外，NJW4832是NJW4822的互补产品。
商品特性
- 漏源电压：45V
- 输出电流：0.2A
- 支持逻辑电压操作：3V/5V
- 低导通电阻：0.75Ω（典型值）
- 低消耗电流：110μA（典型值）
- 有源钳位电路
- 过流保护（自恢复式限流功能）
- 热关断
- 封装外形：DFN6-H1（ESON6-H1）
