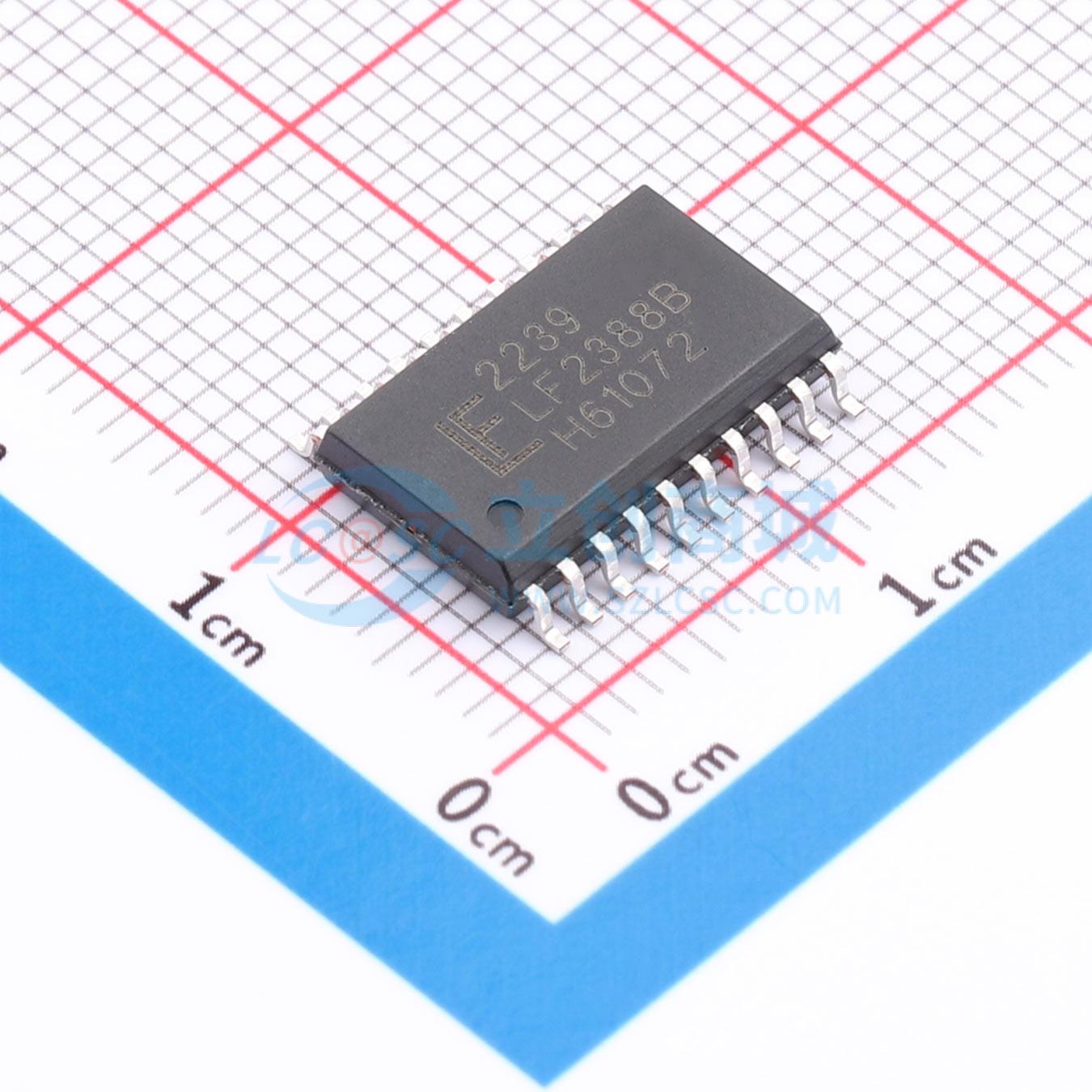

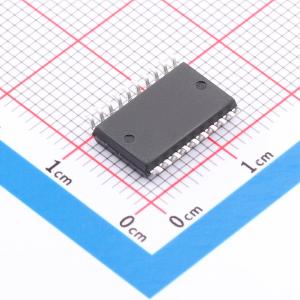

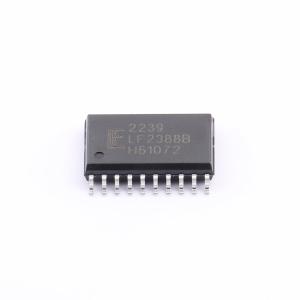

LF2388BTR

三相电机逆变器驱动器 白色家电 - 空调、洗衣机、冰箱 工业电机逆变器 - 电动工具、机器人 通用三相逆变器

• 三个浮动高端驱动器，自举操作电压可达600V
• 源电流420mA / 灌电流750mA输出电流能力
• 逻辑输入支持3.3V
• 315ns内部死区时间，保护MOSFET
• 最大匹配传播延迟时间50ns
• 输出与输入同相
• 施密特触发逻辑输入
• 交叉导通防止逻辑
• 所有通道均具备欠压锁定（UVLO）功能
• 扩展温度范围：-40℃至+125℃
• 节省空间的SOIC-20封装

• LF2388B是一款三相栅极驱动IC，专为高压三相应用设计，以半桥配置驱动N沟道MOSFET和IGBT。高压技术使LF2388B高端在自举操作中可切换至600V。
• LF2388B逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器交叉导通。
• LF2388B具备多种保护功能。直通保护逻辑可防止在两个输入均为高电平时两个输出同时为高（故障状态）；VCC欠压锁定通过内部故障控制关闭所有驱动器；VBS欠压锁定关闭相应的高端输出。LF2388B采用SOIC 20封装，工作温度范围扩展至-40℃至+125℃。
