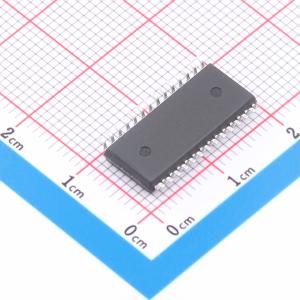

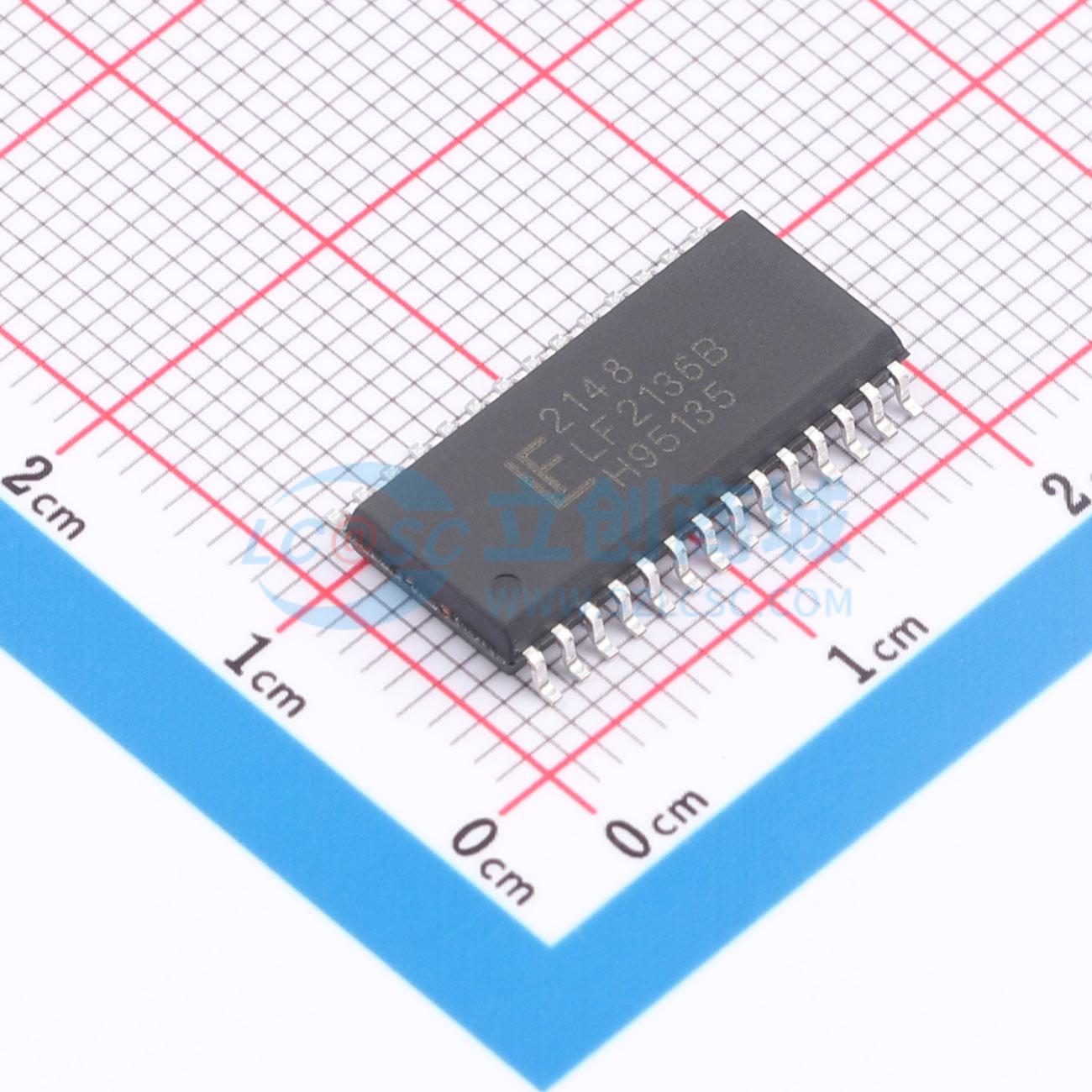

LF2136BTR
LF2136BTR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LF2136BTR
- 商品编号
- C3655458
- 商品封装
- SOIC-28
- 包装方式
- 编带
- 商品毛重
- 1.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 90ns | |
| 下降时间(tf) | 35ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 1.1mA | |
| 功能特性 | 使能关断；交错导通保护；死区时间控制；过流保护 |
商品概述
LF2136B是一款三相门极驱动IC，专为高压、高速应用而设计，采用半桥配置驱动N沟道MOSFET和IGBT。高压工艺使LF2136B的高端在自举操作中能够切换高达600V的电压。LF2136B逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备接口，并且低电平使能，以便在高噪声环境中更好地工作。驱动器输出具有高脉冲电流缓冲器，旨在最大程度减少驱动器的交叉导通。LF2136B提供多种保护功能。直通保护逻辑可防止在两个输入均为低电平时两个输出都为高电平（故障状态）；VCC的欠压锁定（UVLO）通过内部故障控制关闭所有驱动器，而VBS的欠压锁定则关闭相应的高端输出。此外，过流保护将终止所有六个输出。VCC的UVLO和过流保护都会通过一个可通过外部电容调节时间的自动故障清除功能来激活。LF2136B采用SOIC - 28封装，工作温度范围为 - 40°C至 + 125°C。
商品特性
- 三个浮动高端驱动器，自举操作可达600V
- 200mA源电流/350mA灌电流输出能力
- 输出耐受负瞬变，抗dV/dt干扰
- 宽VCC工作范围：10V至20V
- 逻辑输入具备3.3V驱动能力
- 290ns的内部死区时间，用于保护MOSFET
- 所有通道的传播延迟匹配
- 输出与输入反相
- 施密特触发逻辑输入
- 交叉导通预防逻辑
- 所有通道均有欠压锁定（UVLO）
- 过流保护可关闭驱动器
应用领域
- 三相电机逆变器驱动器
- 白色家电
- 工业电机逆变器
- 通用三相逆变器
