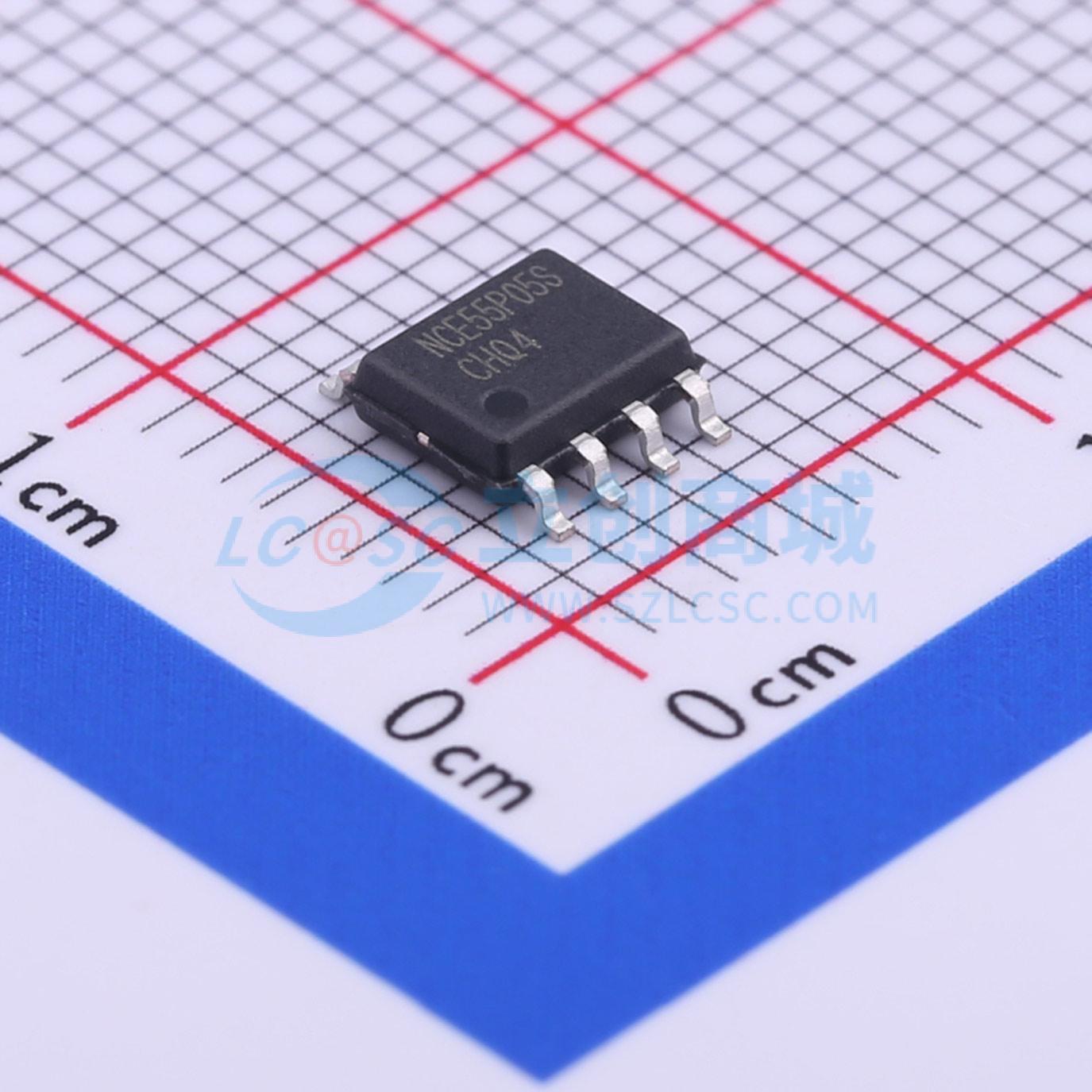

温馨提醒：图片仅供参考，商品以实物为准
NCE55P05S
1个P沟道 耐压:55V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE55P05S采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的 $\mathsf{R_{DS(ON)}}$。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE55P05S
- 商品编号
- C414142
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 80mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26nC@10V | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 145pF |
商品特性
- VDS = -55V, ID = -5A
- RDS(ON) < 80 m Ω @ VGS = -10 V
- 高密度单元设计,实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 出色的封装,散热性能良好
应用领域
-功率开关应用-硬开关和高频电路-直流-直流转换器
